Các bộ phận đúc phun nhựa máy ảnh

Dầu đúc phun chính xác cho các sản phẩm điện tử 3C

Tổng quan sản phẩm

Chúng tôi chuyên vềCác bộ phận đúc phun nhựa cho các sản phẩm điện tử, cung cấp các thành phần nhựa chính xác 3C tùy chỉnh cho thiết bị điện tử tiêu dùng và thiết bị thông minh.

Các bộ phận nhựa liên quan đến máy ảnh đòi hỏi sự ổn định kích thước cao, đặc biệt là đối với sự sắp xếp ống kính, cố định cấu trúc và các thành phần khoang bên ngoài.
Các giải pháp đúc phun của chúng tôi được phát triển để hỗ trợ:

• Khớp cấu trúc chính xác

• Độ chính xác điều chỉnh quang học

• Sản xuất hàng loạt ổn định

• Chất lượng bề mặt nhất quán

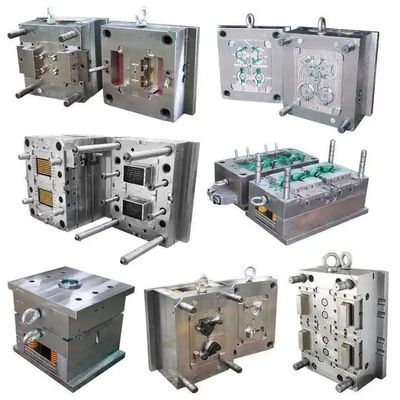

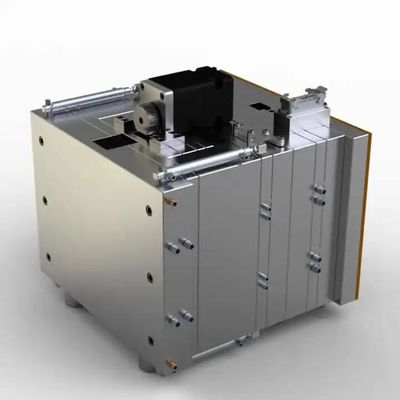

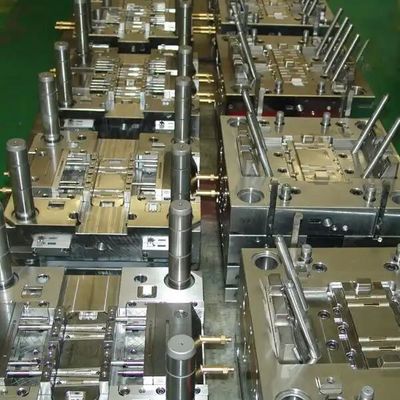

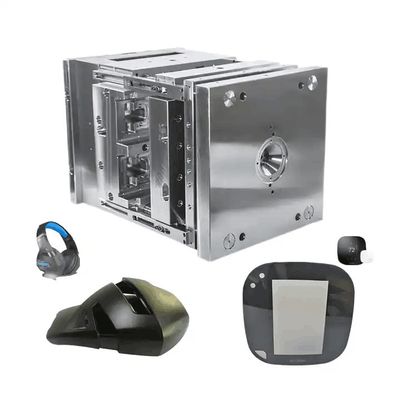

Chúng tôi sản xuất cả khuôn phun tùy chỉnh và các bộ phận nhựa hoàn thành theo bản vẽ của khách hàng và thông số kỹ thuật.

Các lĩnh vực ứng dụng

Giải pháp đúc phun nhựa camera này được sử dụng rộng rãi cho:

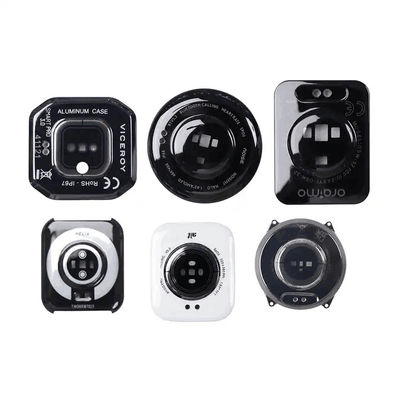

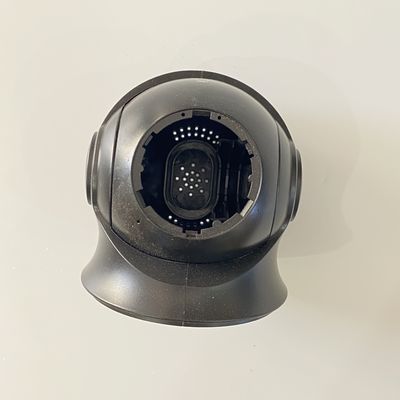

• Các vỏ máy ảnh và vỏ trước

• Máy giữ ống kính và hỗ trợ bên trong

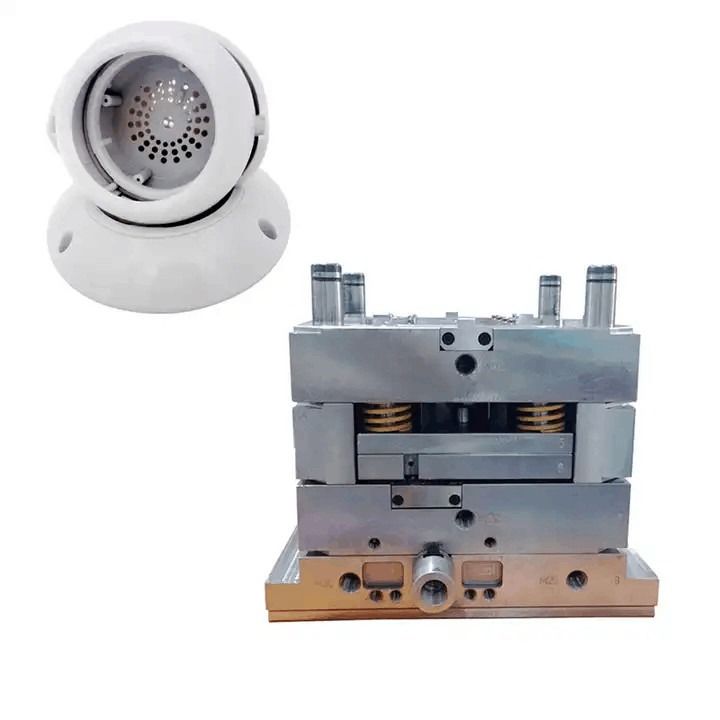

• Khung máy ảnh an ninh

• Các thành phần thiết bị gia đình thông minh

• Các bộ phận nhựa điện tử 3C chính xác nhỏ

Các thành phần này thường liên quan đến hình học nhỏ gọn và dung nạp lắp ráp nghiêm ngặt.

Trọng tâm kỹ thuật chính

Việc đúc phun cho máy ảnh và các sản phẩm điện tử đòi hỏi phải kiểm soátđộ chính xác, sắp xếp và chất lượng bề mặt.

1) Độ chính xác kích thước cho sự sắp xếp quang học

Các thành phần máy ảnh phải duy trì vị trí chính xác giữa các mô-đun ống kính và các cấu trúc bên trong.

• Kiểm soát độ khoan nhượng chặt chẽ cho các kích thước quan trọng

• Bồi thường co lại trong quá trình thiết kế khuôn

• Định hướng đường phân ly ổn định

• Điều khiển warpage thông qua tối ưu hóa làm mát

Sự lệch chiều có thể ảnh hưởng trực tiếp đến hiệu suất hình ảnh.

2) Chất lượng bề mặt và kiểm soát mỹ phẩm

Nhiều bộ phận máy ảnh là các thành phần bên ngoài có thể nhìn thấy.

• Vị trí cổng tối ưu để giảm các đường hàn

• Đường chảy cân bằng để ngăn chặn dấu vết bể

• Làm bóng khoang chính xác hoặc hoàn thiện kết cấu

• Ngăn ngừa chớp thông qua việc gắn khuôn chính xác

Sự nhất quán bề mặt là rất quan trọng đối với các sản phẩm tiêu dùng điện tử.

3) Quản lý hình học nhỏ và phức tạp

Các bộ phận nhựa máy ảnh thường bao gồm:

• Bức tường mỏng

• Các xương sườn nhỏ và các tính năng hỗ trợ

• Các cấu trúc phù hợp nhanh

• Các điểm gắn bên trong

Cấu trúc nấm mốc phải đảm bảo trục xuất trơn tru và lấp đầy ổn định mà không bị biến dạng.

4) Tính tương thích của vật liệu (ABS / TPU / TPR)

Các vật liệu phổ biến cho camera và các thành phần 3C bao gồm:

• ABS cho vỏ cứng

• TPU cho các bộ phận bảo vệ linh hoạt

• TPR cho các ứng dụng cảm ứng mềm

Định dạng bộ chạy và thiết kế làm mát được tối ưu hóa theo hành vi vật liệu.

Các thông số kỹ thuật nấm mốc và sản xuất

• Loại sản phẩm: Các bộ phận phun nhựa máy ảnh

• Quá trình: Vũ khí phun

• Vật liệu sản phẩm: ABS / TPU / TPR / nhựa tùy chỉnh

• Loại cổng: cổng bên / cổng phụ / cổng điểm pin / cổng quạt / cổng trực tiếp

• Hệ thống chạy: chạy nóng hoặc chạy lạnh

• Thép khuôn: 1.2343 ESR / NAK80 / S136 hoặc tương đương

• Cơ sở khuôn: LKM / HASCO / DME / FUTABA

• Tuổi thọ nấm mốc: Tối đa 1,000,000 chu kỳ

• Các định dạng vẽ được hỗ trợ: STP / STEP / IGS / PRT / X_T

• MOQ: 1 bộ (Mold)

Khả năng sản xuất

Chúng tôi hỗ trợ sản xuất khuôn đơn và đa khoang.

• Kích thước khuôn tối đa: 2500 × 2000 × 1500 mm

• Độ chính xác gia công: ± 0,005 mm

• Độ chính xác tiêm: ±0,03 mm

• Thời gian thực hiện khuôn: 25-45 ngày tùy thuộc vào độ phức tạp

Thiết bị chính xác nội bộ bao gồm:

• Trung tâm gia công CNC

• EDM và EDM gương

• Máy cắt dây

• Máy đo tọa độ (CMM)

Tất cả các khuôn trải qua kiểm tra kích thước và xác nhận khuôn thử nghiệm trước khi vận chuyển.

Dòng công việc dự án

1. Xem xét dữ liệu sản phẩm và phân tích DFM

2. Xác nhận thiết kế cấu trúc khuôn

3. Máy gia công chính xác và EDM

4. Việc lắp ráp và lắp đặt khuôn

5. Kiểm tra đúc và xác nhận kích thước

6. Tối ưu hóa và phê duyệt cuối cùng

Quá trình có cấu trúc này làm giảm rủi ro phát triển và cải thiện sự ổn định sản xuất.

Tại sao chọn dịch vụ đúc phun của chúng tôi

• Kinh nghiệm trong các thành phần nhựa 3C chính xác và máy ảnh

• Độ chính xác gia công và đúc ổn định

• Hỗ trợ phát triển sản phẩm điện tử tùy chỉnh

• Hệ thống kiểm soát chất lượng có cấu trúc

• Quản lý chuỗi cung ứng toàn diện

• Hỗ trợ kỹ thuật sau bán hàng một năm

Trọng tâm của chúng tôi là cung cấp các công cụ đáng tin cậy và các thành phần nhựa cho sản xuất hàng loạt.

Câu hỏi thường gặp kỹ thuật

Q1: Bạn có thể kiểm soát độ khoan dung kích thước cho các khu vực sắp xếp ống kính không?
Các tính năng quan trọng được kiểm soát chặt chẽ trong quá trình gia công và xác minh trong quá trình đúc thử nghiệm.

Q2: Các bộ phận máy ảnh nhỏ và mỏng được hỗ trợ?
Đúng, thiết kế khuôn và các thông số tiêm được tối ưu hóa cho các cấu trúc có tường mỏng và nhỏ gọn.

Q3: Bạn có cung cấp cả sản xuất khuôn và sản xuất tiêm?
Vâng, chúng tôi hỗ trợ cả sản xuất công cụ và các bộ phận nhựa.

Q4: Có thể phát triển khuôn đa khoang không?
Vâng, các cấu hình đa khoang có sẵn tùy thuộc vào sản lượng.

Q5: Làm thế nào để đảm bảo chất lượng bề mặt?
Thông qua thiết kế cổng tối ưu hóa, đánh bóng khoang, và kiểm soát khớp khuôn nghiêm ngặt.

Yêu cầu báo giá

Để nhận được một báo giá choCác bộ phận đúc phun nhựa máy ảnh, xin vui lòng cung cấp:

• Các tệp sản phẩm 3D

• Thông số kỹ thuật vật liệu

• Yêu cầu về kết thúc bề mặt

• Khối lượng sản xuất hàng năm ước tính

• Lịch giao hàng mục tiêu

Nhóm kỹ sư của chúng tôi sẽ xem xét dự án của bạn và cung cấp một đề xuất chi tiết.
