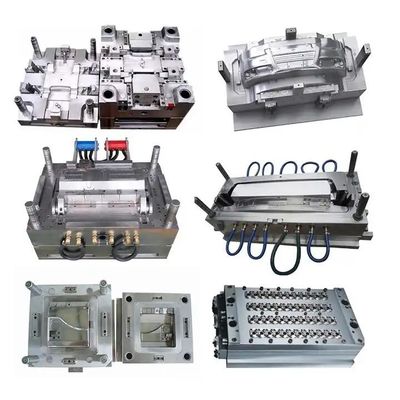

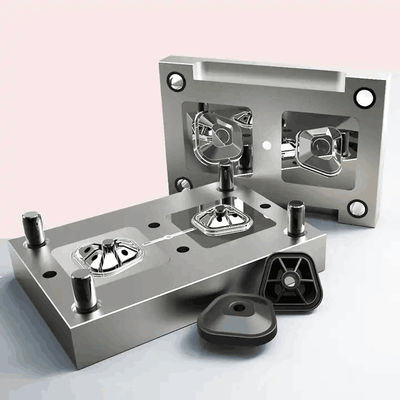

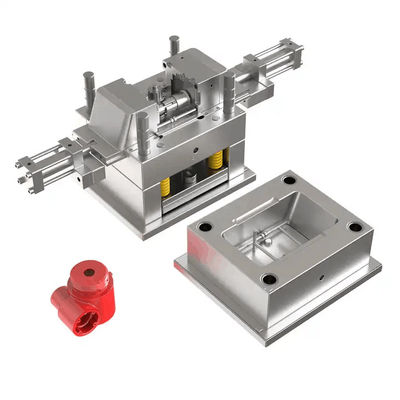

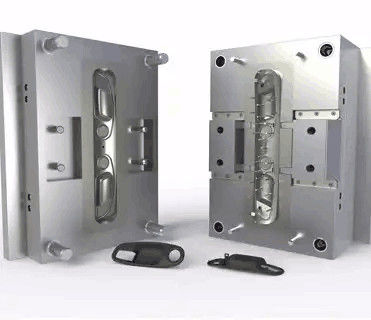

Hình dáng tiêm nhựa 3C S136 Chi tiết cao

Khuôn ép nhựa sản phẩm 3C | Gia công khuôn chính xác cao S136

Tổng quan sản phẩm

Dự án này tập trung vào thiết kế và sản xuất khuôn ép nhựa chính xác cao cho các sản phẩm điện tử 3C, sử dụng thép làm khuôn S136 để đảm bảo độ bền, chống ăn mòn và chất lượng bề mặt.

Các bộ phận nhựa 3C — như vỏ điện tử, bộ phận kết cấu và các cụm lắp ráp nhỏ chính xác — yêu cầu:

• Độ chính xác kích thước ổn định

• Bề mặt thẩm mỹ sạch sẽ

• Hiệu suất sản xuất hàng loạt đáng tin cậy

• Khả năng tương thích lắp ráp nhất quán

Chúng tôi cung cấp dịch vụ sản xuất khuôn ép nhựa tùy chỉnh (Sản xuất theo bản vẽ) dựa trên dữ liệu 3D và yêu cầu sản xuất của khách hàng, bao gồm thiết kế khuôn, gia công chính xác, lắp ráp và thử nghiệm xác nhận.

Việc sử dụng thép làm khuôn chính xác cao S136 làm cho công cụ này phù hợp với các khuôn sản xuất nhạy cảm về ngoại hình và có tuổi thọ cao.

Kịch bản ứng dụng

Loại khuôn ép nhựa này được sử dụng rộng rãi cho:

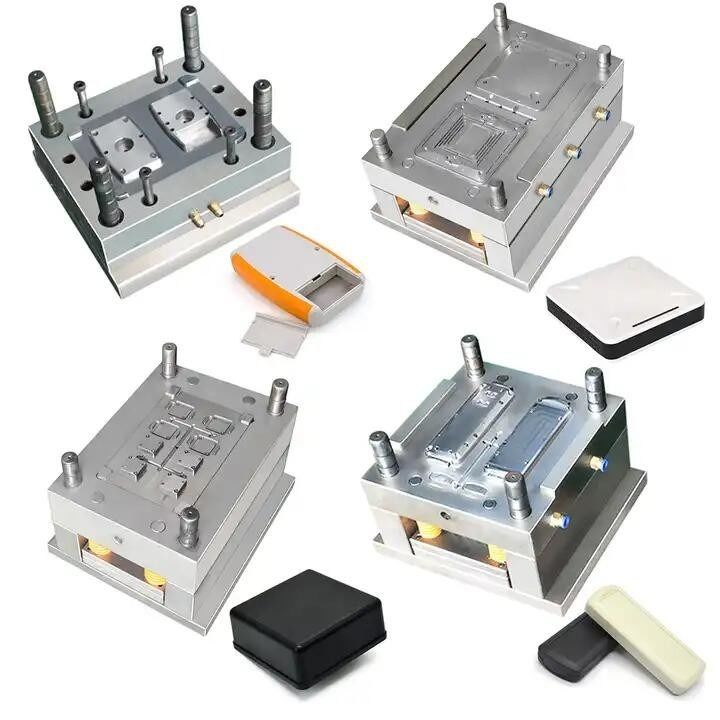

• Vỏ sản phẩm điện tử 3C

• Các bộ phận kết cấu nhựa nhỏ chính xác

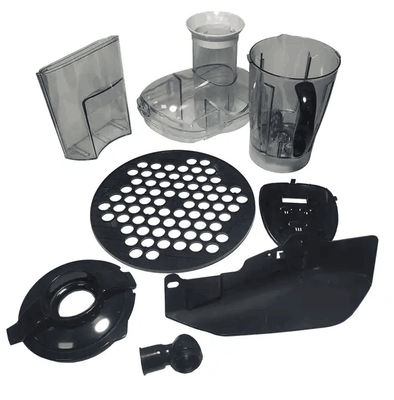

• Các bộ phận điện tử tiêu dùng

• Các bộ phận nhựa làm từ ABS, TPU, TPR và các vật liệu tương tự

• Các bộ phận nhựa có ngoại hình cao cấp

Các sản phẩm này thường yêu cầu kiểm soát dung sai chặt chẽ và hiệu suất thẩm mỹ ổn định.

Trọng tâm kỹ thuật chính

Khuôn ép cho sản phẩm 3C phải cân bằng giữa độ chính xác, chất lượng bề mặt và sự ổn định sản xuất lâu dài.

1) Vật liệu khuôn – S136 cho độ chính xác cao & hoàn thiện bề mặt

Thép làm khuôn không gỉ S136 cung cấp:

• Khả năng chống ăn mòn tốt

• Khả năng đánh bóng tuyệt vời cho bề mặt có độ bóng cao

• Độ cứng ổn định sau xử lý nhiệt

• Tuổi thọ cao trong sản xuất chu kỳ cao

Quy trình xử lý nhiệt và hoàn thiện phù hợp là rất cần thiết để duy trì độ ổn định kích thước và chất lượng bề mặt.

2) Độ chính xác kích thước & Khớp cấu trúc

Các bộ phận 3C thường tích hợp với các bộ phận điện và cơ khí.

• Bù co ngót được xem xét trong quá trình thiết kế khuôn

• Cấu trúc đóng khuôn và căn chỉnh đường phân khuôn chính xác

• Hệ thống căn chỉnh khuôn ổn định

• Dung sai được kiểm soát cho các chi tiết bên trong

Độ ổn định kích thước đảm bảo lắp ráp đáng tin cậy và năng suất sản xuất cao.

3) Chất lượng bề mặt & Kiểm soát thẩm mỹ

Đối với các bộ phận nhạy cảm về ngoại hình:

• Vị trí cổng được tối ưu hóa để giảm thiểu đường hàn

• Cân bằng dòng chảy được thiết kế để giảm thiểu vết lõm

• Đánh bóng gương hoặc hoàn thiện vân tùy theo yêu cầu

• Ngăn ngừa ba via thông qua việc lắp ghép khuôn chính xác

Kiểm soát bề mặt là rất quan trọng đối với các sản phẩm điện tử tiêu dùng.

4) Ổn định quy trình cho sản xuất hàng loạt

• Hệ thống kênh nóng hoặc kênh nguội tùy theo nhu cầu dự án

• Bố trí làm mát cân bằng để đảm bảo tính nhất quán về kích thước

• Chuỗi gia công ổn định để giảm thiểu ứng suất bên trong

• Thử nghiệm khuôn và tối ưu hóa quy trình trước khi giao hàng

Mục tiêu là hiệu suất sản xuất ổn định sau khi giao khuôn.

Thông số kỹ thuật khuôn

• Loại sản phẩm: Khuôn ép nhựa tùy chỉnh cho sản phẩm 3C

• Thép làm khuôn: S136 (tùy chọn: 1.2343ESR / NAK80, v.v.)

• Vật liệu sản phẩm: ABS / TPU / TPR / các loại nhựa được chỉ định khác

• Loại cổng: Cổng bên / Cổng phụ / Cổng kim / Cổng quạt / Cổng trực tiếp

• Hệ thống kênh dẫn: Kênh nóng hoặc Kênh nguội

• Khung khuôn: LKM / HASCO / DME / FUTABA

• Tuổi thọ khuôn: Lên đến 1.000.000 chu kỳ (tùy thuộc vào cấu trúc và vật liệu)

• Định dạng bản vẽ được hỗ trợ: STP / STEP / IGS / PRT / X_T

• MOQ: 1 Bộ

Năng lực sản xuất

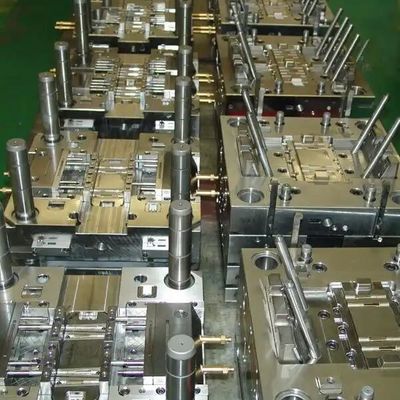

Chúng tôi sản xuất khuôn một ngăn và nhiều ngăn theo yêu cầu của khách hàng.

• Kích thước khuôn tối đa: 2500 × 2000 × 1500 mm

• Độ chính xác gia công: ±0.005 mm

• Độ chính xác ép: ±0.03 mm

• Thời gian giao hàng: 25–45 ngày tùy thuộc vào độ phức tạp của khuôn

Thiết bị chính xác nội bộ bao gồm:

• Trung tâm gia công CNC

• Máy EDM và máy EDM gương

• Máy cắt dây

• Máy đo tọa độ (CMM)

Tất cả các khuôn đều trải qua kiểm tra kích thước và thử nghiệm khuôn trước khi giao hàng.

Quy trình dự án

1. Xem xét dữ liệu sản phẩm và phân tích DFM

2. Xác nhận thiết kế cấu trúc khuôn

3. Chuẩn bị thép và gia công

4. Hoàn thiện chính xác và xử lý EDM

5. Lắp ráp và căn chỉnh khuôn

6. Thử nghiệm khuôn và tối ưu hóa thông số

7. Kiểm tra cuối cùng và giao hàng

Quy trình có cấu trúc này cải thiện tỷ lệ thành công trong lần thử đầu tiên và giảm thiểu rủi ro sản xuất.

Tại sao nên làm việc với chúng tôi

• Kinh nghiệm trong lĩnh vực khuôn ép nhựa sản phẩm 3C chính xác cao

• Sử dụng S136 và vật liệu làm khuôn cao cấp

• Độ chính xác gia công ổn định với thiết bị nội bộ

• Quản lý chuỗi cung ứng và sản xuất khuôn hoàn chỉnh

• Hỗ trợ kỹ thuật sau bán hàng một năm

Chúng tôi tập trung vào việc cung cấp các khuôn hoạt động đáng tin cậy trong sản xuất hàng loạt.

Câu hỏi thường gặp về kỹ thuật

Q1: Tại sao thép S136 được khuyến nghị cho khuôn 3C?
S136 có khả năng chống ăn mòn tốt và khả năng đánh bóng tuyệt vời, làm cho nó phù hợp với các bộ phận nhựa có ngoại hình cao cấp và độ chính xác cao.

Q2: Có thể hỗ trợ các loại vật liệu nhựa khác nhau như ABS, TPU và TPR không?
Có. Thiết kế khuôn và cấu hình kênh dẫn được tối ưu hóa theo đặc tính vật liệu.

Q3: Có sẵn thiết kế khuôn nhiều ngăn không?
Có. Cả cấu hình một ngăn và nhiều ngăn đều được hỗ trợ dựa trên khối lượng sản xuất.

Q4: Độ chính xác gia công được kiểm soát như thế nào?
Thông qua gia công CNC chính xác (±0.005 mm), kiểm soát lắp ráp ổn định và xác minh kích thước trước khi thử nghiệm khuôn.

Q5: Bạn có cung cấp hỗ trợ sau khi giao khuôn không?
Có. Hỗ trợ kỹ thuật và hỗ trợ tối ưu hóa khuôn có sẵn sau khi giao hàng.

Yêu cầu báo giá

Để nhận báo giá cho Khuôn ép nhựa cho sản phẩm 3C, vui lòng cung cấp:

• Tệp sản phẩm 3D

• Thông số kỹ thuật vật liệu nhựa

• Yêu cầu hoàn thiện bề mặt

• Khối lượng sản xuất hàng năm dự kiến

• Thời gian giao hàng mục tiêu

Đội ngũ kỹ thuật của chúng tôi sẽ đánh giá dữ liệu của bạn và cung cấp đề xuất khuôn chi tiết.
