Ống phun nhựa

Các thành phần điện tử và các bộ phận có hình dạng đặc biệt 3C sản phẩm tùy chỉnh công cụ

Tổng quan sản phẩm

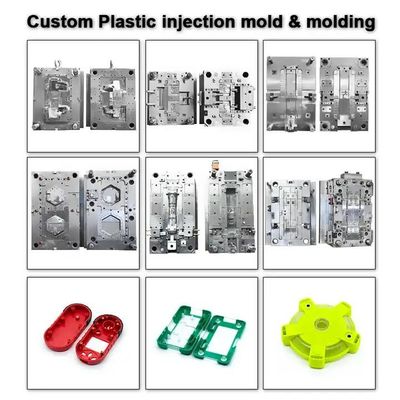

Chúng tôi chuyên thiết kế và sản xuấtkhuôn phun nhựa chính xác cho các thành phần điện tử và các bộ phận nhựa có hình dạng đặc biệt, được sử dụng rộng rãi trong thiết bị điện tử tiêu dùng 3C.

Các thành phần điện tử và các bộ phận cấu trúc bất thường đòi hỏi nhiều hơn khả năng đúc cơ bản.

• Độ chính xác kích thước cao

• Tính toàn vẹn cấu trúc ổn định

• Khả năng tương thích của tập hợp

• Chất lượng mỹ phẩm nhất quán

của chúng takhuôn tiêm sản phẩm 3C tùy chỉnhđược phát triển nghiêm ngặt theo dữ liệu 3D và yêu cầu sản xuất của khách hàng, bao gồm thiết kế khuôn, gia công, lắp ráp và xác nhận thử nghiệm.

Các lĩnh vực ứng dụng

Giải pháp khuôn tiêm nhựa này thường được sử dụng cho:

• Vỏ phần tử điện tử

• Phần nhựa kết nối

• Vỏ cảm biến và hỗ trợ cấu trúc

• Các thành phần nhựa hình đặc biệt

• 3C các bộ phận cấu trúc tùy chỉnh

• Các hộp điện tử tiêu dùng chính xác

Các ứng dụng này thường liên quan đến các cấu trúc nhỏ gọn, hình học phức tạp và dung nạp chặt chẽ.

Trọng tâm kỹ thuật chính

Các khuôn phun cho các thành phần điện tử và các bộ phận có hình dạng đặc biệt đặt ra những thách thức kỹ thuật độc đáo.

1) Đồ học phức tạp & thiết kế phần hình dạng đặc biệt

Hình dạng không đều thường bao gồm:

• Các xương sườn mỏng và các vết cắt bên trong

• Các cấu trúc chốt hoặc chốt

• Các lỗ hổng bên trong nhỏ

• Các yêu cầu về dự thảo đa hướng

Thiết kế khuôn phải đảm bảo:

• Chiến lược phân ly phù hợp

• Hệ thống phun được kiểm soát

• Cấu trúc tắt chính xác

• Nạp cân bằng để ngăn chặn các cú bắn ngắn

Hàm học phức tạp làm tăng tầm quan trọng của xác nhận cấu trúc trong quá trình thiết kế khuôn.

2) Tính tương thích của vật liệu (ABS / TPU / TPR)

Các sản phẩm 3C khác nhau đòi hỏi các đặc tính vật liệu khác nhau:

• ABS cho vỏ điện tử cứng

• TPU cho các bộ phận bảo vệ linh hoạt

• TPR cho các thành phần cảm ứng mềm

Định dạng bộ chạy, vị trí cổng và hệ thống làm mát được tối ưu hóa theo sự co lại vật liệu và hành vi dòng chảy.

3) Độ chính xác kích thước & ổn định lắp ráp

Các thành phần điện tử phải tích hợp chính xác với các bộ phận kim loại hoặc PCB.

• Bồi thường co lại được xây dựng vào thiết kế khuôn

• Kiểm soát độ khoan dung đối với các tính năng giao phối

• Hệ thống sắp xếp khuôn ổn định

• Thiết kế làm mát được kiểm soát qua thiết kế làm mát

Sự ổn định kích thước đảm bảo hiệu suất lắp ráp nhất quán.

4) Kiểm soát chất lượng bề mặt và ngoại hình

Nhiều bộ phận 3C là các thành phần có thể nhìn thấy hoặc bán nhìn thấy.

• Đặt cổng được kiểm soát để giảm đường hàn

• Làm bóng khoang tối ưu hoặc hoàn thiện kết cấu

• Phòng ngừa chớp thông qua cài đặt chính xác

• Phân phối áp suất tiêm cân bằng

Sự nhất quán bề mặt ảnh hưởng trực tiếp đến nhận thức về sản phẩm.

Thông số kỹ thuật của nấm mốc

• Loại sản phẩm: khuôn phun nhựa cho 3C & linh kiện điện tử

• Vật liệu sản phẩm: ABS / TPU / TPR / nhựa tùy chỉnh

• Loại cổng: cổng bên / cổng phụ / cổng điểm pin / cổng quạt / cổng trực tiếp

• Hệ thống chạy: chạy nóng hoặc chạy lạnh

• Thép khuôn: 1.2343 ESR / NAK80 / S136 hoặc tương đương

• Cơ sở khuôn: LKM / HASCO / DME / FUTABA

• Tuổi thọ nấm mốc: Tối đa 1,000,000 chu kỳ

• Các định dạng vẽ được hỗ trợ: STP / STEP / IGS / PRT / X_T

• MOQ: 1 bộ

Khả năng sản xuất

Chúng tôi sản xuất khuôn đơn và đa khoang theo yêu cầu của dự án.

• Kích thước khuôn tối đa: 2500 × 2000 × 1500 mm

• Độ chính xác gia công: ± 0,005 mm

• Độ chính xác tiêm: ±0,03 mm

• Thời gian thực hiện: 25-45 ngày, tùy thuộc vào mức độ phức tạp

Thiết bị chính xác nội bộ bao gồm:

• Trung tâm gia công CNC

• EDM và EDM gương

• Máy cắt dây

• Máy đo tọa độ (CMM)

Mỗi khuôn trải qua kiểm tra kích thước và khuôn thử nghiệm trước khi vận chuyển.

Quá trình phát triển dự án

1. Xem xét dữ liệu 3D và phân tích DFM

2. Xác nhận thiết kế cấu trúc khuôn

3. Máy gia công chính xác và xử lý EDM

4. Việc lắp ráp và lắp đặt khuôn

5. Kiểm tra đúc và xác nhận cấu trúc

6. Tối ưu hóa và phê duyệt cuối cùng

Quá trình này giúp giảm rủi ro khi sản xuất các bộ phận có hình dạng đặc biệt.

Tại sao chọn SENLAN

• Kinh nghiệm trong khuôn chính xác cho các thành phần điện tử

• Khả năng xử lý các bộ phận nhựa phức tạp và bất thường

• Độ chính xác gia công ổn định và kiểm soát chất lượng có cấu trúc

• Hỗ trợ phát triển khuôn sản phẩm 3C tùy chỉnh

• Sản xuất hiệu quả với thời gian dẫn kiểm soát

• Hỗ trợ kỹ thuật sau bán hàng một năm

Chúng tôi tập trung vào việc cung cấp các giải pháp công cụ đáng tin cậy cho các ứng dụng điện tử và 3C.

Câu hỏi thường gặp kỹ thuật

Q1: Bạn có thể xử lý các bộ phận nhựa có hình dạng đặc biệt phức tạp?
Cấu trúc nấm mốc được tối ưu hóa cho các vết cắt, tường mỏng và hình học phức tạp.

Q2: Thiết kế khuôn đa khoang được hỗ trợ?
Vâng, các cấu hình đơn hoặc đa khoang có thể được phát triển dựa trên khối lượng sản xuất.

Q3: Làm thế nào để kiểm soát độ chính xác kích thước?
Thông qua gia công chính xác (± 0,005 mm), sắp xếp khuôn ổn định và xác minh khuôn thử nghiệm.

Q4: Bạn có thể hỗ trợ các vật liệu linh hoạt như TPU hoặc TPR?
Thiết kế khuôn và bố trí đường chạy được điều chỉnh theo đặc điểm vật liệu.

Q5: Bạn cung cấp sản xuất đúc phun sau khi hoàn thành khuôn?
Phải, dịch vụ sản xuất có thể được sắp xếp tùy thuộc vào yêu cầu của khách hàng.

Yêu cầu báo giá

Để nhận được một báo giá choCác khuôn phun nhựa cho các thành phần điện tử hoặc các bộ phận có hình dạng đặc biệt, xin vui lòng cung cấp:

• Các tệp sản phẩm 3D

• Thông số kỹ thuật vật liệu

• Yêu cầu về kết thúc bề mặt

• Khối lượng sản xuất ước tính

• Thời gian dẫn đến mục tiêu

Nhóm kỹ sư của chúng tôi sẽ xem xét dữ liệu của bạn và cung cấp một đề xuất khuôn chi tiết.
