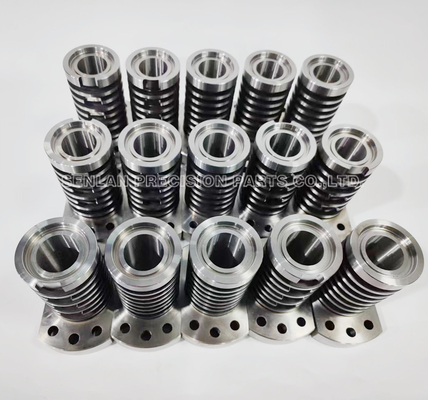

Vòng khóa linh kiện chính xác

Lõi & Khoang khuôn ép cho khuôn định hình PET

Nhà sản xuất: precision-mouldparts

Tổng quan sản phẩm

Các Linh kiện lõi & khoang vòng khóa là các bộ phận chính xác quan trọng được sử dụng trong hệ thống khuôn ép định hình PET.

Trong các khuôn định hình nhiều khoang, cấu trúc vòng khóa cố định và định vị lõi khoang bên trong tấm khuôn, đảm bảo:

• Căn chỉnh hoàn thiện cổ chính xác

• Độ đồng tâm ổn định giữa lõi và khoang

• Định vị khoang đáng tin cậy dưới áp lực ép

• Bảo trì và thay thế dễ dàng

Tại precision-mouldparts, chúng tôi sản xuất các linh kiện lõi và khoang vòng khóa S136 có độ chính xác cao cho khuôn định hình PET hệ thống kênh nóng và kênh nguội, hỗ trợ các hệ thống lên đến 96 khoang.

Tất cả các linh kiện được sản xuất nghiêm ngặt theo bản vẽ của khách hàng (OEM / Theo bản vẽ).

Chức năng của Hệ thống Vòng Khóa trong Khuôn Định Hình

Hệ thống vòng khóa:

• Cố định lõi khoang vào tấm khuôn

• Duy trì định vị xuyên tâm chính xác

• Chịu được áp lực ép và chu kỳ nhiệt

• Đảm bảo độ chính xác hoàn thiện cổ lặp lại

Trong các khuôn PET nhiều khoang, ngay cả những sai lệch nhỏ cũng có thể gây ra:

• Rò rỉ cổ định hình

• Không khớp nắp

• Độ dày thành không đều

• Sự khác biệt về trọng lượng giữa các khoang

Quy trình gia công của chúng tôi tập trung vào việc ngăn chặn các vấn đề này.

Trọng tâm kỹ thuật & Kiểm soát gia công

1️⃣ Độ đồng tâm & Độ chính xác định vị

Các khu vực kiểm soát quan trọng:

• Dung sai đường kính ngoài vòng khóa

• Dung sai lắp ghép lõi khoang

• Độ đồng tâm giữa ren và trục lõi

• Độ ổn định căn chỉnh trục

Khả năng dung sai: lên đến ±0.005 mm (có thể tùy chỉnh).

Định vị ổn định đảm bảo hoàn thiện cổ định hình nhất quán trên tất cả các khoang.

2️⃣ Hoàn thiện bề mặt & Độ trong suốt của PET

Vật liệu: Thép khuôn không gỉ S136

Quy trình bao gồm:

• Gia công CNC chính xác

• Mài tròn ngoài / trong

• Mài ren

• Đánh bóng gương

Đánh bóng chất lượng cao đảm bảo:

• Định hình PET trong suốt

• Tháo khuôn trơn tru

• Giảm ma sát chu kỳ

• Tuổi thọ dịch vụ kéo dài

3️⃣ Tính nhất quán nhiều khoang

Đối với khuôn 16, 32, 48, 72, 96 khoang, chúng tôi đảm bảo:

• Các lõi khoang có thể thay thế cho nhau

• Khoảng cách tâm đồng nhất

• Thể tích khoang bằng nhau

• Độ khít cân bằng giữa vòng khóa và tấm khuôn

Tính nhất quán là điều cần thiết cho sản xuất PET tốc độ cao ổn định.

Thông số kỹ thuật

Vật liệu: S136
Dung sai: ±0.005 mm
MOQ: 1 chiếc
Năng lực sản xuất: 2000 chiếc mỗi tuần
Thời gian giao hàng: 7–20 ngày
Định dạng bản vẽ: PDF, DWG, DXF, IGS, STEP

Mỗi linh kiện được kiểm tra bằng CMM trước khi giao hàng.

Thiết bị sản xuất

Cơ sở của chúng tôi bao gồm:

• Trung tâm gia công CNC

• Máy tiện CNC

• EDM (dây & khuôn)

• Máy mài tròn ngoài / trong

• Máy mài bề mặt chính xác

Hệ thống kiểm tra:

• CMM

• Máy đo độ cứng

• Thước đo chiều cao

• Máy chiếu 2.5D

Tất cả các bộ phận đều trải qua kiểm tra kích thước đầy đủ và xác minh bề mặt.

Ứng dụng điển hình

Các linh kiện lõi & khoang vòng khóa của chúng tôi được sử dụng trong:

• Khuôn định hình chai đồ uống PET

• Khuôn định hình chai mỹ phẩm

• Khuôn định hình bao bì y tế

• Khuôn nắp và đóng chai tốc độ cao

• Khuôn ép thành mỏng

Thích hợp cho cả hệ thống kênh nóng và kênh nguội.

Quy trình làm việc OEM / Theo bản vẽ

1️⃣ Xem xét bản vẽ & đánh giá kỹ thuật
2️⃣ Xác nhận vật liệu (S136 hoặc tùy chỉnh)
3️⃣ Lập kế hoạch quy trình gia công
4️⃣ Tiện & mài CNC
5️⃣ Xử lý nhiệt & kiểm soát ứng suất
6️⃣ Đánh bóng cuối cùng
7️⃣ Kiểm tra CMM
8️⃣ Đóng gói xuất khẩu

Hỗ trợ NDA cho các dự án khuôn bảo mật.

Tại sao chọn precision-mouldparts

✔ Kinh nghiệm vững chắc về linh kiện khuôn định hình PET
✔ Chuyên môn về hệ thống định vị nhiều khoang
✔ Độ đồng tâm và kiểm soát dung sai ổn định
✔ Khả năng gia công và kiểm tra tiên tiến
✔ Phản hồi kỹ thuật nhanh chóng trong vòng 24 giờ
✔ Kinh nghiệm xuất khẩu toàn cầu
✔ Giá cả cạnh tranh với chất lượng cao cấp

Sản phẩm được đề xuất

Để hỗ trợ hoàn chỉnh hệ thống khuôn định hình PET, chúng tôi cũng sản xuất:

• Chốt lõi định hình

• Lõi ren hoàn thiện cổ

• Lõi khoang S136

• Linh kiện khuôn nhiều khoang

• Đầu vòi hệ thống kênh nóng

• Chốt đẩy và ống lót

• Chốt giữ và chốt góc

• Linh kiện khuôn tương thích HASCO / DME / Misumi

Tất cả các sản phẩm đều có sẵn theo hình thức sản xuất OEM / Theo bản vẽ.

Câu hỏi thường gặp

Q1: Bạn có thể sản xuất khoang vòng khóa cho khuôn 72 hoặc 96 khoang không?
Có. Chúng tôi chuyên về các linh kiện khuôn định hình PET nhiều khoang.

Q2: Làm thế nào để bạn đảm bảo độ đồng tâm giữa lõi và khoang?
Thông qua gia công chính xác, mài được kiểm soát và kiểm tra CMM đầy đủ.

Q3: S136 có phù hợp cho việc ép định hình PET không?
Có. Nó mang lại khả năng chống ăn mòn và khả năng đánh bóng tuyệt vời.

Q4: Bạn có chấp nhận đơn đặt hàng thử nghiệm nhỏ không?
Có. Hỗ trợ đơn hàng mẫu và số lượng nhỏ.

Yêu cầu báo giá kỹ thuật

Vui lòng cung cấp:

• Số lượng khoang

• Thông số hoàn thiện cổ

• Yêu cầu vật liệu

• Yêu cầu dung sai

• Bản vẽ 2D/3D

Đội ngũ kỹ thuật của chúng tôi sẽ xem xét dự án lõi & khoang vòng khóa của bạn và cung cấp báo giá chi tiết trong vòng 24 giờ.
