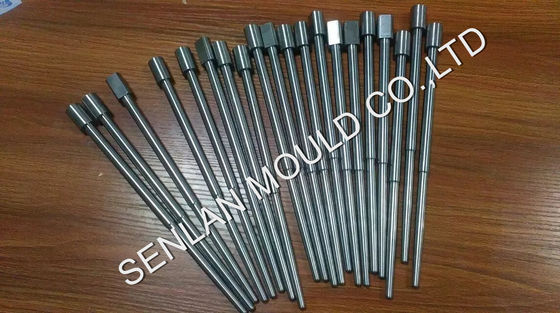

265mm Long Die Casting Core Pins.

Tại sao chọn Senlan Precision cho các chân lõi dài của bạn?

Sự ổn định kỹ thuật vào đúc cao áp suất cao độ

Sản xuất một chân lõi 265mm đòi hỏi nhiều hơn chỉ là một máy quay; nó đòi hỏi sự thành thạo về sự mở rộng nhiệt và sự ổn định hình học.chúng tôi chuyên về các chân làm mát cực kỳ dài được thiết kế cho các khối động cơ, hộp số và các bộ phận cấu trúc ô tô.

Các chân của chúng tôi được thiết kế để chịu được cú sốc nhiệt tàn bạo của nhôm nóng chảy trong khi vẫn duy trì độ thẳng ở mức micron, đảm bảo pin đúc áp suất của bạn hoạt động mà không bị gián đoạn.

Giải quyết các thách thức kỹ thuật của chân lõi cực dài

1. Độ chính xác thẳng hơn 265mm

• Vấn đề: Các chân dài dễ bị cong khi xử lý bằng nhiệt và uốn cong khi nghiền.

• Giải pháp của chúng tôi: Chúng tôi sử dụng chu kỳ giảm căng thẳng chuyên biệt và nghiền hình trụ chính xác cao được sản xuất ở Thụy Sĩ. Chúng tôi đảm bảo Tổng chỉ số đọc (TIR) trong vòng ± 0.01mm trên toàn bộ chiều dài 265mm,ngăn chặn sự vỡ lõi và sự kỳ dị đúc.

2. Các kênh làm mát nội bộ không rò rỉ

• Vấn đề: Sự lệch của khoan sâu có thể dẫn đến các bức tường mỏng và rò rỉ nước áp suất cao bên trong die.

• Giải pháp của chúng tôi: Công nghệ khoan lỗ sâu tiên tiến (Gun Drilling) đảm bảo kênh làm mát vẫn ở trung tâm hoàn hảo.Kiểm tra rò rỉ thủy lực 5 MPa trước khi vận chuyển để đảm bảo an toàn cho người vận hành và tính toàn vẹn của khuôn.

3. Chống nhiệt kiểm tra & hàn

• Vấn đề: Chu trình nhiệt nhanh gây ra vết nứt bề mặt (kiểm tra nhiệt) và dính nhôm (lắp hàn).

• Giải pháp của chúng tôi: Chúng tôi sử dụng thép ESR cao cấp H13 (SKD61), được xử lý nhiệt đến 48-52 HRC theo tiêu chuẩn NADCA # 207.rào cản chống ăn mòn kéo dài đáng kể tuổi thọ của chân.

Thông số kỹ thuật và khả năng sản xuất

Ứng dụng cốt lõi & Chuyên môn ngành

Các chân lõi 265mm của chúng tôi là nhiệm vụ quan trọng cho:

• Động lực ô tô: Các khối động cơ, bình dầu và hộp số.

• Các thành phần cấu trúc: Thang pin EV, tháp sốc và khung phụ.

• Truyền thông: Các thiết bị tản nhiệt và vỏ của trạm cơ sở 5G lớn.

• Máy móc nặng: Các khớp cấu trúc bằng hợp kim nhôm bền cao.

5 lợi thế chiến lược của việc hợp tác với Senlan

Là một nhà cung cấp OEM cho các máy quay cao cấp 1 toàn cầu, chúng tôi cung cấp:

1. Phù hợp tiêu chuẩn NADCA: tuân thủ đầy đủ các nguyên tắc vật liệu và xử lý nhiệt của Hiệp hội đúc đúc Bắc Mỹ.

2. DFM Review: Chúng tôi phân tích thiết kế kênh làm mát của bạn để đảm bảo độ dày tường tối ưu và hiệu quả dòng chảy.

3. Tài liệu chất lượng: Mỗi lô hàng bao gồm Chứng chỉ xuất xứ thép, Biểu đồ xử lý nhiệt và Báo cáo kiểm tra kích thước.

4. Sợi thêu chính xác và niêm phong: Sợi NPT / PT tùy chỉnh và rãnh vòng O được gia công đến một kết thúc hoàn hảo cho các kết nối không rò rỉ.

5. Logistics đáng tin cậy: Bao bì bảo vệ cấp xuất khẩu với dầu chống rỉ sét để đảm bảo chân đến trong tình trạng hoàn hảo.

Câu hỏi thường gặp ️ Thông tin chuyên môn cho các kỹ sư đúc đúc

Q: Tỷ lệ chiều sâu tối đa đối với đường kính cho lỗ làm mát của bạn là bao nhiêu?

A: Chúng tôi có thể đạt được tỷ lệ lên đến 30:1 với độ đồng tâm cao, tùy thuộc vào vật liệu và đường kính chân.

Q: Làm thế nào bạn xử lý vấn đề "bắn" trên đầu chân?

A: Ngoài các kết thúc sơn cao, chúng tôi khuyên bạn nên và cung cấp Ion Nitriding hoặc DLC lớp phủ, tạo ra một bề mặt không ướt chống lại nhôm nóng chảy.

Q: Bạn có thể sản xuất chân lõi dựa trên tiêu chuẩn DME, HASCO hoặc LKM?

A: Có. Trong khi 265mm thường là một chiều dài tùy chỉnh, chúng tôi duy trì hoàn toàn tương thích với tất cả các tiêu chuẩn và dung nạp khuôn quốc tế.

Yêu cầu báo giá kỹ thuật và xác minh thử nghiệm áp suất

Hãy gửi các bản vẽ STEP hoặc DWG của bạn đến nhóm kỹ thuật Senlan Precision để xem xét thiết kế sản xuất.
