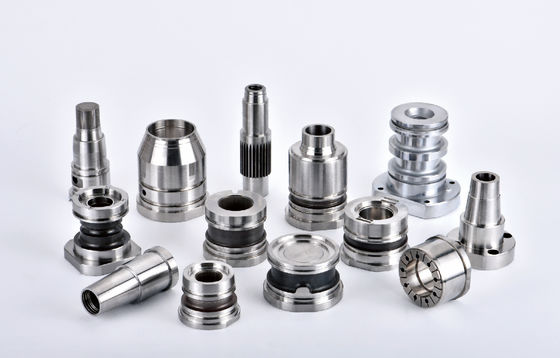

Bộ chèn và ống lót khuôn cavi cho khuôn ép nhựa
Một bộ chèn và ống lót khuôn cavi là một tổ hợp các bộ phận khuôn chính xác được sử dụng để tạo hình các chi tiết quan trọng, đồng thời cải thiện khả năng bảo trì khuôn và độ ổn định lâu dài. chèn cavi tạo ra các bề mặt bên ngoài hoặc chức năng chính của bộ phận ép, trong khi ống lót cung cấp hướng dẫn, bảo vệ và khoảng hở được kiểm soát xung quanh các bộ phận ghép nối—giúp duy trì sự căn chỉnh lặp lại và giảm hao mòn trong sản xuất chu kỳ cao.
Chúng tôi sản xuất chèn và ống lót cavi tùy chỉnh nghiêm ngặt theo bản vẽ của khách hàng. Đối với các khuôn ép yêu cầu dung sai chặt chẽ, điểm đóng kín sạch sẽ và chất lượng bộ phận nhất quán, chúng tôi tập trung vào các yếu tố thiết yếu: độ chính xác điểm gốc, kiểm soát độ khít, độ hoàn thiện bề mặt, độ cứng và khả năng thay thế cho nhau —để có thể thay thế chèn nhanh chóng và hoạt động nhất quán trên các khuôn nhiều cavi.
Mô tả sản phẩm
Một chèn cavi là một bộ phận tạo hình có thể thay thế được lắp đặt ở phía cavi (nửa cố định) hoặc tích hợp vào tấm cavi để định hình các đặc điểm bên ngoài của bộ phận ép. Việc sử dụng chèn cho phép các nhà sản xuất khuôn thay thế các khu vực dễ bị mài mòn hoặc quan trọng về thiết kế mà không cần gia công lại toàn bộ khối khuôn.
Một ống lót (thường được sử dụng làm bộ phận dẫn hướng hoặc bảo vệ) thường được ghép nối với một chốt/lõi/giao diện để ổn định chuyển động, quản lý hao mòn và duy trì độ khít được kiểm soát trong các chu kỳ sản xuất dài. Tùy thuộc vào thiết kế khuôn, ống lót cũng có thể giúp kiểm soát hành vi đóng kín và giảm sự kẹt dính trên các bề mặt trượt.
Chức năng điển hình
- Duy trì hiệu suất đóng kín và làm kín chính xác (tùy thuộc vào thiết kế)
- Cải thiện hiệu quả bảo trì khuôn thông qua các bộ phận có thể thay thế
- Bảo vệ các khu vực có độ mài mòn cao và kéo dài tuổi thọ khuôn
- Hỗ trợ độ khít lắp ráp ổn định thông qua các điểm gốc và giao diện được kiểm soát
- Cung cấp hiệu suất nhất quán trên các dụng cụ nhiều cavi
Đặc điểm thiết kế phổ biến
- Vai/đường kính định vị để lắp đặt lặp lại
- Các khu vực tạo hình có độ hoàn thiện cao trên chèn cavi (theo chỉ định)
- Bề mặt dẫn hướng ống lót với khoảng hở và vùng mài mòn được kiểm soát
- Các rãnh, cổng hoặc tính năng giao diện tùy chọn theo thiết kế khuôn
Vật liệu và xử lý
Việc lựa chọn vật liệu phụ thuộc vào rủi ro ăn mòn, điều kiện mài mòn, mức độ đánh bóng yêu cầu và số chu kỳ dự kiến. Các lựa chọn điển hình bao gồm thép khuôn chống gỉ để chống ăn mòn và ổn định độ bóng, và thép dụng cụ để chống mài mòn và độ bền. Xử lý nhiệt và lớp phủ tùy chọn có thể được áp dụng để đáp ứng yêu cầu về độ bền và khả năng tháo dỡ của bạn.
Ứng dụng
Các bộ phận chèn và ống lót cavi được sử dụng trong khuôn ép nhựa cho:
- Thiết kế khuôn dựa trên chèn yêu cầu các bộ phận tạo hình có thể thay thế
- Khuôn chu kỳ cao, nơi quản lý hao mòn và tốc độ bảo trì quan trọng
- Dụng cụ nhiều cavi yêu cầu hiệu suất nhất quán giữa các cavi
- Các chương trình sửa chữa khuôn và thay thế phụ tùng
- Khuôn có điểm đóng kín chặt chẽ hoặc giao diện chính xác yêu cầu độ khít ổn định
(Các sản phẩm ép chính xác khác nhau tùy theo thiết kế của khách hàng; chúng tôi sản xuất theo bản vẽ và kiến trúc khuôn của bạn.)
Khả năng sản xuất và độ chính xác
Chèn và ống lót cavi thường yêu cầu độ khít chặt chẽ và các bề mặt quan trọng về độ hoàn thiện, đặc biệt là ở các điểm đóng kín và vùng tạo hình.
Quy trình sản xuất
- Phay/tiện CNC chính xác cho các biên dạng và giao diện
- Mài cho độ khít, điểm gốc và mặt làm kín quan trọng
- EDM / dây EDM cho hình dạng đặc biệt và các tính năng sắc nét (nếu cần)
- Phối hợp xử lý nhiệt để đạt độ cứng và ổn định kích thước
- Đánh bóng/hoàn thiện tinh cho các bề mặt tạo hình
- Kiểm soát sự phù hợp và nhất quán cho các đơn hàng nhiều cavi
Kiểm soát chất lượng chính
- Gia công dựa trên điểm gốc để lắp đặt lặp lại và khả năng thay thế cho nhau
- Kiểm soát dung sai độ khít giữa các giao diện ống lót và các bộ phận ghép nối
- Quản lý độ hoàn thiện bề mặt cho các khu vực tạo hình và trượt
- Kiểm soát độ phẳng/song song, khi có liên quan đến việc đóng khuôn và đóng kín
- Kiểm tra tính nhất quán trên nhiều bộ phận (tùy chọn lấy mẫu hoặc kiểm tra 100%)
Kiểm tra & Tài liệu
- Báo cáo kiểm tra kích thước có sẵn (các tính năng chính hoặc báo cáo đầy đủ)
- Giấy chứng nhận vật liệu và hồ sơ xử lý nhiệt theo yêu cầu
- Các tùy chọn đánh dấu bộ phận và truy xuất nguồn gốc để quản lý bộ
Giá trị khách hàng cho bảo trì khuôn dựa trên chèn
Bảo trì nhanh hơn và giảm thời gian ngừng hoạt động
Chèn và ống lót cavi có thể thay thế cho phép thay thế có mục tiêu mà không cần gia công lại các khối khuôn lớn, giữ cho lịch trình sản xuất ổn định.
Chất lượng bộ phận nhất quán hơn trong các lần chạy dài
Các điểm gốc được kiểm soát và giao diện độ khít ổn định giảm thiểu sự biến đổi có thể dẫn đến bavia, lệch hoặc trôi kích thước.
Tuổi thọ khuôn dài hơn với bảo vệ chống mài mòn
Ống lót bảo vệ các vùng dẫn hướng và giao diện dễ bị mài mòn, giúp giảm sự kẹt dính và kéo dài khoảng thời gian bảo trì.
Hiệu suất sản xuất có thể dự đoán hơn
Độ hoàn thiện chất lượng cao và độ cứng phù hợp cải thiện độ ổn định khi tháo khuôn và giảm các sự cố bất ngờ.
Chúng tôi cần gì để báo giá
Để báo giá chèn và ống lót cavi một cách chính xác, vui lòng cung cấp:
- CAD 3D (STEP/IGES) và bản vẽ 2D (PDF/DWG)
- Danh sách bộ phận và số lượng (chèn + ống lót, số bộ)
- Yêu cầu vật liệu (hoặc điều kiện vận hành để đề xuất)
- Thông số xử lý nhiệt/độ cứng mục tiêu
- Yêu cầu độ hoàn thiện bề mặt (Ra / mức độ đánh bóng cho các vùng tạo hình)
- Dung sai quan trọng (điểm gốc, độ khít, kích thước đóng kín, độ đảo nếu có)
- Chi tiết giao diện khuôn (đường kính/vai định vị, phương pháp giữ, kích thước ghép nối)
- Yêu cầu kiểm tra/tài liệu (FAI, định dạng báo cáo, lấy mẫu so với kiểm tra 100%)
- Thời gian giao hàng và yêu cầu đóng gói
Nếu đây là các bộ phận thay thế, việc cung cấp kích thước tấm ghép nối và giao diện bộ phận sẽ giúp đảm bảo khả năng tương thích cắm là chạy.
Câu hỏi thường gặp
Chung
Bạn có sản xuất nghiêm ngặt theo bản vẽ và dung sai của khách hàng không?
Có. Chúng tôi sản xuất theo bản vẽ, GD&T và tham chiếu điểm gốc của bạn. Nếu dung sai không được chỉ định, chúng tôi có thể đề xuất một kế hoạch dung sai thực tế để phê duyệt.
Bạn là nhà sản xuất hay công ty thương mại?
Chúng tôi là nhà sản xuất các bộ phận khuôn chính xác tùy chỉnh với khả năng gia công CNC, EDM (nếu cần), mài và hoàn thiện.
Bạn có thể cung cấp báo cáo kiểm tra và chứng chỉ vật liệu không?
Có. Báo cáo kiểm tra kích thước và chứng chỉ vật liệu/xử lý nhiệt có thể được cung cấp theo yêu cầu.
Cụ thể về chèn và ống lót cavi
Tại sao nên sử dụng chèn cavi thay vì gia công cavi trực tiếp vào tấm khuôn?
Chèn cải thiện khả năng bảo trì—các khu vực dễ bị mài mòn hoặc quan trọng về thiết kế có thể được thay thế hoặc cập nhật mà không cần gia công lại toàn bộ tấm, giảm thời gian ngừng hoạt động và chi phí.
Vai trò của ống lót trong hệ thống này là gì?
Ống lót thường cung cấp hướng dẫn và bảo vệ chống mài mòn, duy trì khoảng hở được kiểm soát và giúp ổn định các giao diện trong quá trình hoạt động chu kỳ cao.
Bạn có thể cung cấp các bộ phù hợp cho khuôn nhiều cavi không?
Có. Chúng tôi có thể sản xuất các bộ phù hợp với sự biến đổi được kiểm soát và cung cấp dữ liệu kiểm tra cho các kích thước quan trọng.
Kêu gọi hành động kỹ thuật
Gửi bản vẽ của bạn và chỉ định các điểm đóng kín quan trọng, khoảng hở độ khít và yêu cầu độ hoàn thiện bề mặt. Các kỹ sư của chúng tôi sẽ xem xét khả năng sản xuất và đề xuất một kế hoạch sản xuất để đạt được hiệu suất chèn ổn định và tuổi thọ lâu dài.
