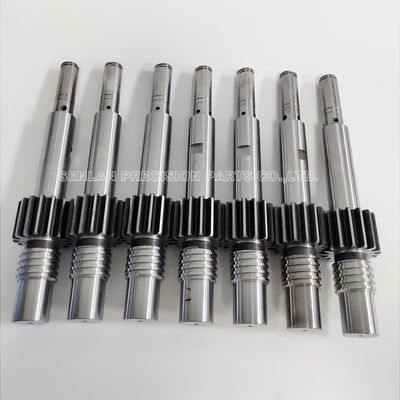

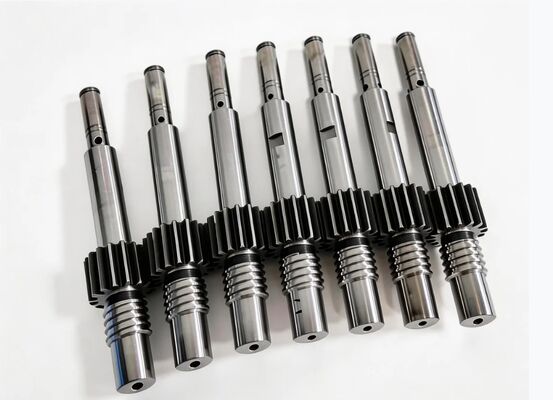

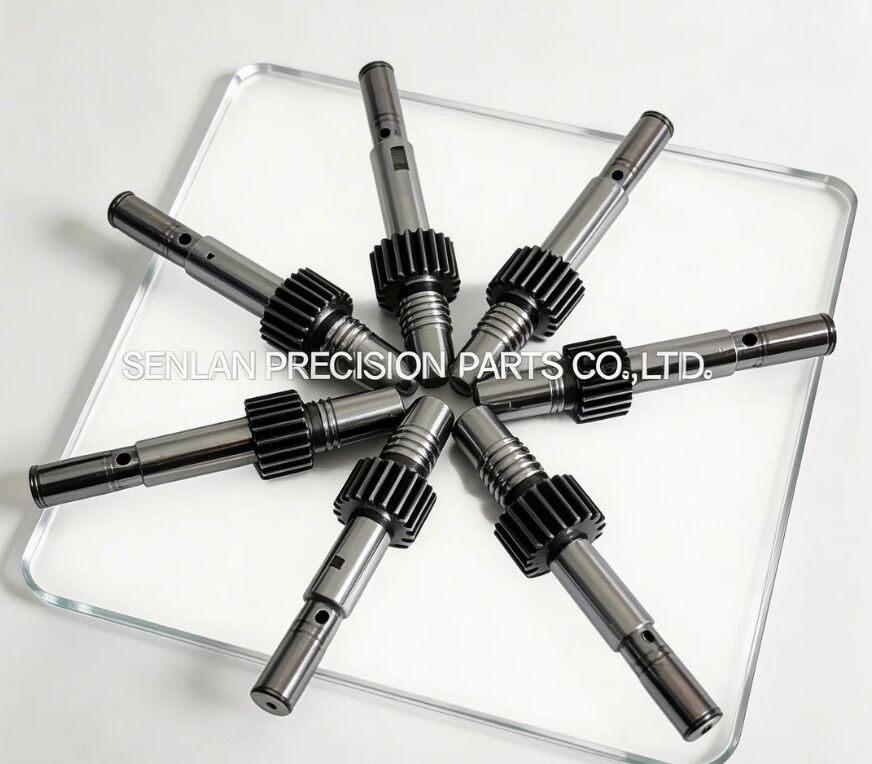

Lõi ren (Lõi xoay ren) cho khuôn ép nhựa
Tổng quan sản phẩm
Lõi ren là các bộ phận được gia công chính xác để tạo ra ren trong thực tế trên các bộ phận ép phun. Không giống như lõi tiêu chuẩn, lõi ren phải duy trì hình dạng ren chính xác trong khi hoạt động với cơ cấu tháo khuôn xoay hoặc tháo ren để giải phóng bộ phận đúc mà không làm hỏng ren.
Các bộ phận lõi ren (chốt lõi ren / insert lõi ren) của chúng tôi được sản xuất theo yêu cầu bản vẽ của khách hàng với sự kiểm soát chặt chẽ về hình dạng ren, độ đồng tâm với trục quay, giao diện lắp ghép và độ bóng bề mặt. Đối với khuôn sản xuất số lượng lớn, chất lượng ren nhất quán là điều cần thiết để tránh các vấn đề lắp ráp như kẹt ren, biến động mô-men xoắn, rò rỉ hoặc lỗi đóng/đậy.
Mô tả sản phẩm
Một lõi ren là yếu tố tạo hình ren bên trong (hoặc đôi khi bên ngoài) của bộ phận đúc. Trong hầu hết các trường hợp, lõi ren hoạt động như một phần của hệ thống tháo ren, nơi lõi quay trong quá trình đẩy để tháo chi tiết ren một cách sạch sẽ.
Lõi ren cần kiểm soát những gì
- Hình dạng ren, bước ren và hình dạng dẫn hướng
- Căn chỉnh đồng trục giữa ren và các điểm tham chiếu quay của lõi
- Độ khít lắp đặt ổn định vào đế khuôn hoặc tấm lõi
- Độ bóng bề mặt mịn để giảm dính, kẹt và hư hỏng ren
- Các giao diện cơ khí cho hệ thống truyền động (tùy thuộc vào thiết kế)

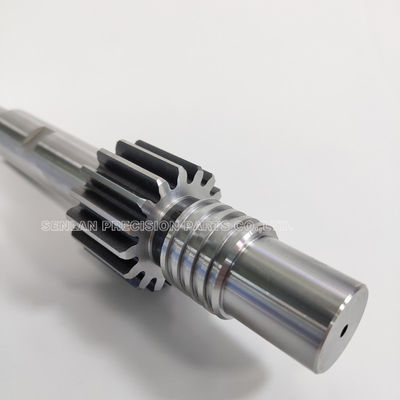

Cấu tạo lõi ren điển hình
Tùy thuộc vào thiết kế khuôn, lõi ren có thể bao gồm:
- Phần tạo ren (hình dạng ren trong)
- Vai/đường kính định vị để lắp đặt lặp lại
- Các tính năng giao diện truyền động (ổ bánh răng, rãnh then, khớp nối, rãnh then hoa, v.v.)
- Vùng chịu mài mòn được tối ưu hóa cho việc quay chu kỳ dài và tiếp xúc trượt
Cân nhắc về vật liệu và xử lý
Lõi ren thường được sản xuất từ thép làm khuôn được lựa chọn vì khả năng chống mài mòn và ổn định kích thước dưới các chu kỳ lặp lại. Xử lý nhiệt và các xử lý bề mặt/lớp phủ tùy chọn có thể được chỉ định dựa trên:
- Loại nhựa (vật liệu có phụ gia/mài mòn)
- Chất lượng bề mặt ren và hành vi tháo khuôn yêu cầu
- Khối lượng sản xuất và tuổi thọ dự kiến
- Nhiệt độ hoạt động và chiến lược bôi trơn
Ứng dụng
Lõi ren được sử dụng trong khuôn ép nhựa cho các bộ phận yêu cầu tháo ren thực tế, bao gồm:
- Khuôn ép nhựa tháo ren (hệ thống tháo khuôn xoay)
- Khuôn nhiều hốc yêu cầu chất lượng ren trong nhất quán
- Khuôn sản xuất số lượng lớn nơi độ ổn định ren ảnh hưởng đến hiệu suất lắp ráp và chống rò rỉ
- Các chương trình lõi dự phòng để bảo trì phòng ngừa và thay thế nhanh chóng
(Sản phẩm cuối cùng chính xác thay đổi theo thiết kế của khách hàng; chúng tôi tập trung vào chức năng khuôn và yêu cầu chi tiết ren.)
Khả năng chính xác & sản xuất
Lõi ren yêu cầu cả độ chính xác tạo hình và độ chính xác căn chỉnh cơ khí. Chúng tôi kiểm soát các thông số ảnh hưởng trực tiếp đến kết quả đúc và độ ổn định khi tháo ren.
Quy trình sản xuất
- Tiện/phay CNC chính xác cho các điểm tham chiếu và giao diện
- Gia công ren theo hình dạng và dung sai quy định
- Mài cho các giao diện quan trọng và các điểm tham chiếu quay (nếu cần)
- EDM / EDM dây cho các tính năng giao diện (tùy thuộc vào dự án)
- Phối hợp xử lý nhiệt để đạt độ cứng và ổn định
- Hoàn thiện/đánh bóng tinh cho bề mặt ren và vùng chịu mài mòn
- Ghép bộ cho các đơn hàng lõi ren nhiều hốc
Kiểm soát chất lượng chính
- Xác minh hình dạng ren theo yêu cầu bản vẽ
- Kiểm soát độ đồng tâm/độ đảo giữa ren và các điểm tham chiếu quay
- Kiểm soát dung sai lắp ghép cho các giao diện lắp đặt và dẫn hướng
- Quản lý độ bóng bề mặt để giảm kẹt và cải thiện khả năng tháo khuôn
- Kiểm soát tính nhất quán trên các bộ được ghép (tùy chọn lấy mẫu hoặc kiểm tra 100%)
Kiểm tra & Tài liệu
- Báo cáo kiểm tra kích thước có sẵn (các tính năng chính hoặc báo cáo đầy đủ)
- Chứng chỉ vật liệu và hồ sơ xử lý nhiệt theo yêu cầu
- Tùy chọn đánh dấu serial/khả năng truy xuất nguồn gốc cho quản lý hốc/bộ
Tại sao điều này quan trọng / Giá trị khách hàng đối với chất lượng ren & Độ ổn định khi tháo ren
Lắp ráp đáng tin cậy hơn và mô-men xoắn nhất quán
Hình dạng ren chính xác giảm nguy cơ kẹt ren và ổn định hiệu suất mô-men xoắn trên dây chuyền lắp ráp tự động.
Giảm thiểu phế phẩm và thời gian ngừng hoạt động
Kiểm soát độ đảo ổn định và độ bóng bề mặt tốt giúp ngăn ngừa hư hỏng ren, kẹt và các vấn đề của cơ cấu tháo ren.
Tuổi thọ cao hơn dưới tác động quay lặp lại
Lựa chọn vật liệu, xử lý nhiệt và hoàn thiện vùng chịu mài mòn phù hợp giúp giảm mài mòn và duy trì chất lượng ren trong các lần chạy dài.
Bảo trì nhanh hơn với các bộ phận dự phòng có thể thay thế
Lõi ren có thể thay thế cho phép thay thế nhanh chóng mà không cần sửa chữa khuôn lớn, hỗ trợ lịch trình bảo trì có thể dự đoán được.
Chúng tôi cần gì để báo giá
Để báo giá lõi ren chính xác, vui lòng cung cấp:
- CAD 3D (STEP/IGES) và bản vẽ 2D (PDF/DWG)
- Thông số kỹ thuật ren (hình dạng, bước ren, dung sai, yêu cầu dẫn hướng)
- Phương pháp tháo khuôn (hệ thống tháo ren/xoay) và chi tiết giao diện truyền động
- Yêu cầu vật liệu (hoặc nhựa/điều kiện sản xuất để đề xuất)
- Thông số kỹ thuật xử lý nhiệt/độ cứng mục tiêu
- Yêu cầu độ bóng bề mặt cho ren và vùng chịu mài mòn
- Số lượng (sản phẩm đơn lẻ hoặc bộ nhiều hốc)
- Yêu cầu kiểm tra/tài liệu (FAI, định dạng báo cáo, lấy mẫu so với kiểm tra 100%)
- Thời gian giao hàng và yêu cầu đóng gói
Nếu đây là bộ phận thay thế, việc cung cấp kích thước giao diện ghép nối (điểm tham chiếu quay, ổ truyền động, vai định vị) sẽ giúp đảm bảo khả năng tương thích hoàn toàn.
Câu hỏi thường gặp
Tại sao các chi tiết ren lại yêu cầu lõi tháo ren?
Nhiều thiết kế ren không thể tuột khỏi lõi thẳng mà không làm hỏng ren. Lõi tháo ren quay để tháo chi tiết ren một cách sạch sẽ.
Nguyên nhân gây kẹt ren hoặc mô-men xoắn không nhất quán trên các bộ phận đúc là gì?
Các nguyên nhân phổ biến bao gồm sai lệch hình dạng ren, độ đảo tương đối với trục quay, độ bóng bề mặt kém, mài mòn hoặc sai lệch trong cơ cấu tháo ren.
Bạn có thể cung cấp các bộ lõi ren được ghép cho khuôn nhiều hốc không?
Có. Chúng tôi có thể sản xuất các bộ được ghép với độ nhất quán giữa các hốc được kiểm soát và cung cấp dữ liệu kiểm tra cho các chi tiết ren và điểm tham chiếu chính.
Bạn có hỗ trợ các tính năng giao diện truyền động (ổ bánh răng, khớp nối, v.v.) không?
Có. Chúng tôi sản xuất theo bản vẽ của bạn, bao gồm các tính năng giao diện truyền động và định vị cần thiết cho hệ thống tháo ren.
Bạn có cung cấp báo cáo kiểm tra và chứng chỉ vật liệu không?
Có. Báo cáo kiểm tra và chứng chỉ vật liệu/xử lý nhiệt có sẵn theo yêu cầu.
Kỹ thuật
Gửi bản vẽ của bạn và chỉ định các yêu cầu về ren, các điểm tham chiếu quay và các tính năng giao diện truyền động. Các kỹ sư của chúng tôi sẽ xem xét khả năng sản xuất và cung cấp kế hoạch sản xuất để đảm bảo hiệu suất tháo ren ổn định và tính nhất quán của ren.
