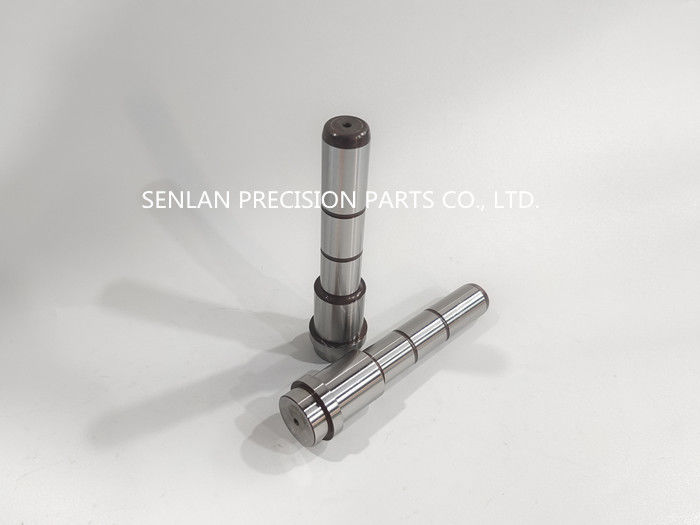

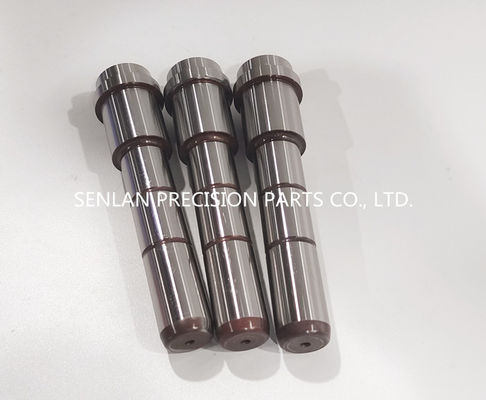

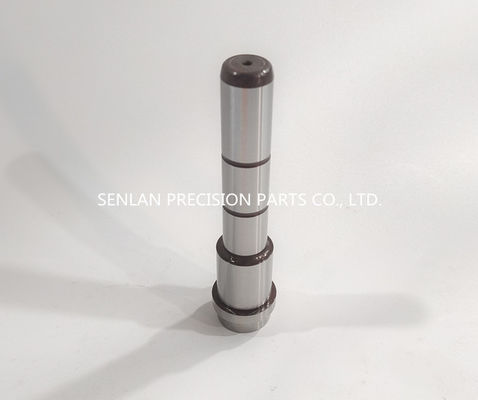

Các cột hướng dẫn chính xác cho khuôn phun nhựa
Tổng quan sản phẩm
Các cột hướng dẫn (đinh dẫn) là các thành phần sắp xếp đảm bảo các nửa chuyển động và cố định của một khuôn tiêm đóngchính xác, trơn tru và lặp đi lặp lạiKhi sự sắp xếp ổn định, các đường phân ly vẫn ổn định, các khoang đóng lại đồng đều và các thành phần khuôn nhạy cảm như lõi, khoang, trượt, nâng,và các nút tắt được bảo vệ khỏi va chạm và mòn sớm.
của chúng taCột hướng dẫn chính xác cho khuôn phun nhựađược sản xuất theo bản vẽ của khách hàng để phù hợp đáng tin cậy với ống dẫn và hiệu suất đóng khuôn lặp lại.Độ thẳng, dung nạp đường kính, độ cứng bề mặt và kết thúc ma sát thấp, giúp các nhà chế tạo khuôn duy trì sản xuất ổn định và giảm bảo trì do sự không phù hợp.
Mô tả sản phẩm
ABức dẫn đườnglà một, chính xác đất pin hình trụ cứng được lắp đặt trong một khuôn nửa (thường là phía di chuyển) kết hợp với mộtBụi dẫn đườngCùng với nhau, chúng hướng dẫn đóng và mở khuôn, duy trì sự sắp xếp chính xác trong mỗi chu kỳ.
Những gì các cột hướng dẫn làm trong một khuôn tiêm
- Kiểm soátsắp xếp khuôntrong khi đóng/mở
- Giảm sự không phù hợp và bảo vệ các cạnh khoang / lõi và khóa
- Cải thiện khả năng lặp lại cho các khuôn rỗng cao và các bộ phận dung nạp chặt chẽ
- Hỗ trợ hiệu suất ổn định của trượt, nâng và các cơ chế di chuyển khác
Thiết kế bài hướng dẫn chung
- Cột hướng dẫn thẳng tiêu chuẩn với giữ đầu / vai
- Cột hướng dẫn bậc thang cho các cấu trúc gắn đặc biệt
- Các mẹo dẫn vào tùy chỉnh và các tính năng cứu trợ để tham gia mượt mà hơn
- Các cột được xử lý bề mặt hoặc phủ lớp để tăng khả năng chống mòn (nếu được chỉ định)
Các cân nhắc về vật liệu và xử lý nhiệt
Các cột hướng dẫn thường đòi hỏi một bề mặt chịu mòn cứng và một lõi ổn định để chịu được tiếp xúc trượt lặp đi lặp lại với vỏ.Các cột hướng dẫn có thể được sản xuất từ thép vòng bi hoặc thép dụng cụ với xử lý nhiệt và xử lý bề mặt tùy chọn để cải thiện tuổi thọ và khả năng chống ăn mòn.
Ứng dụng
Cột hướng dẫn chính xác được sử dụng trongkhuôn phun nhựakhi sự liên kết lặp lại là rất quan trọng, bao gồm:
- Các khuôn đa khoang đòi hỏi kiểm soát đường tách nhất quán
- Các khuôn với slide/lifter khi sự sắp xếp ảnh hưởng đến tuổi thọ của cơ chế
- Các khuôn có dung nạp chặt chẽ, nơi phải giảm thiểu sự không phù hợp hoặc nhấp nháy
- Các khuôn sản xuất chu kỳ cao cần các thành phần hướng dẫn bền
- Các chương trình sửa chữa khuôn và thay thế các chân đầu tiên bị mòn
Khả năng sản xuất và chính xác
Các cột hướng dẫn là các thành phần trượt chức năng, độ chính xác và tính toàn vẹn bề mặt là điều cần thiết cho hoạt động trơn tru và tuổi thọ lâu dài.
Các quy trình sản xuất
- Máy gia công CNC chính xác cho các bộ phận gắn và vai
- Sơn không trung tâm cho đường kính và tính thẳng quan trọng
- Điều phối xử lý nhiệt cho độ cứng và độ ổn định bề mặt
- Xét tốt / đánh bóng để giảm ma sát và mòn
- Phương pháp xử lý bề mặt tùy chọn (tùy thuộc vào dự án)
Kiểm soát chất lượng chính cho các vị trí hướng dẫn
- Độ khoan dung đường kínhKiểm soát phù hợp với vòm
- Sự thẳng đứngKiểm soát để ngăn chặn việc ràng buộc và mòn không đồng đều
- Kết thúc bề mặtquản lý cho ma sát thấp và trượt liên tục
- Kiểm tra độ cứng (theo yêu cầu cụ thể)
- Địa hình đầu vào và kích thước vai để lắp đặt lặp lại
Kiểm tra & Tài liệu
- Báo cáo kiểm tra kích thước có sẵn (kích thước chính)
- Chứng chỉ vật liệu và hồ sơ xử lý nhiệt theo yêu cầu
- Các tùy chọn đánh dấu/khả năng theo dõi nếu cần thiết cho kiểm soát bảo trì
Giá trị của khách hàng cho sự sắp xếp khuôn và tuổi thọ của công cụ
Chất lượng bộ phận ổn định hơn
Hướng dẫn chính xác giúp giảm rủi ro không phù hợp và bùng phát, cải thiện khả năng lặp lại trong các đợt sản xuất dài.
Giảm mài mòn các thành phần nấm mốc đắt tiền
Sự liên kết ổn định bảo vệ các cạnh khoang, đầu lõi và các nút khép lại giảm vết nứt, khó chịu và tái chế không được lên kế hoạch.
Hoạt động khuôn mịn hơn
Chọn phù hợp và hoàn thiện phù hợp làm giảm ma sát, giúp khuôn mở / đóng trơn tru và cải thiện sự ổn định chu kỳ.
Chi phí bảo trì thấp hơn và thời gian phục vụ dài hơn
Các cột hướng dẫn cứng, hoàn thiện tốt tồn tại lâu hơn và giảm mài mòn vỏ, giảm tổng khối lượng bảo trì.
Những gì chúng ta cần để trích dẫn
Để trích dẫn chính xác các bài hướng dẫn chính xác, vui lòng cung cấp:
- Hình vẽ (2D) và/hoặc CAD 3D (STEP/IGES)
- Số lượng và thời gian cần thiết
- Tiêu chuẩn cột hướng dẫn (nếu theo HASCO/DME/v.v.) hoặc kích thước tùy chỉnh
- Kích thước quan trọng: đường kính, chiều dài, chi tiết vai / đầu, hình học dẫn vào
- Yêu cầu phù hợp với vỏ (đặc định độ rõ ràng/sự can thiệp nếu được xác định)
- Yêu cầu vật liệu (hoặc điều kiện hoạt động để khuyến cáo)
- Nhu cầu xử lý nhiệt/khó
- Yêu cầu về kết thúc bề mặt hoặc lớp phủ (nếu được chỉ định)
- Yêu cầu kiểm tra / tài liệu (mẫu báo cáo, khả năng theo dõi)
Nếu thay thế các cột hướng dẫn hiện có, chia sẻ ID vỏ và chi tiết giao diện tấm khuôn giúp xác nhận phù hợp chính xác.
Câu hỏi thường gặp
Sự khác biệt giữa một cột hướng dẫn và một ống hướng dẫn là gì?
Một cột hướng dẫn (đinh dẫn) là chân cứng; vỏ hướng dẫn là tay áo kết hợp được lắp đặt trong nửa khuôn đối diện.
Tại sao các cột hướng dẫn bị mòn hoặc gây ra các vấn đề về sự sắp xếp?
Nguyên nhân phổ biến bao gồm độ sạch phù hợp không chính xác, kết thúc bề mặt kém, độ cứng không đủ, ô nhiễm / thiếu bôi trơn hoặc sai đường do các tấm bị hư hỏng.Chọn đúng vật liệu và nghiền chính xác làm giảm những rủi ro này.
Anh có thể sản xuất các cột hướng dẫn tùy chỉnh để phù hợp với khuôn của chúng tôi không?
Vâng, chúng tôi sản xuất các cột hướng dẫn theo bản vẽ của khách hàng và có thể tuân theo các hệ thống tiêu chuẩn khi được cung cấp.
Bạn có cung cấp tài liệu về độ cứng và kiểm tra không?
Có. báo cáo kiểm tra và hồ sơ xử lý nhiệt có sẵn theo yêu cầu.
Gửi cho chúng tôiCác tập tin vẽ/CADvà xác địnhyêu cầu phù hợp với vỏ, mục tiêu độ cứng và kích thước quan trọng. Đội ngũ kỹ sư của chúng tôi sẽ xem xét khả năng sản xuất và cung cấp một báo giá cho các bài hướng dẫn chính xác tối ưu hóa cho sự sắp xếp trơn tru và tuổi thọ khuôn dài.
