Thông tin chi tiết sản phẩm:
|
| Độ cứng: | HRC58 | Sự chính xác: | +/- 0,005mm |
|---|---|---|---|
| Xử lý bề mặt: | Đánh bóng, Thiếc, Ticn, Crn, Dlc | tên sản phẩm: | Chèn lõi |
| Chất lượng: | Chất lượng cao | Chế độ định hình: | Khuôn đúc bằng nhựa |
| Chất liệu sản phẩm: | Thép Bohler | Sản phẩm: | Khuôn ép nhựa |
| Tiêu chuẩn: | JIS, DIN, En, ASTM, AISI | Phần mềm thiết kế: | Autocad, Autocad / Ug / Solidworks, CAD |
| Kích thước: | Tùy chỉnh | Màu sắc: | Màu đen |
| Đặc tính: | Bền chặt | Sử dụng: | Bộ phận khuôn nhựa phun |
| Thời gian giao hàng: | 5-20 ngày | ||

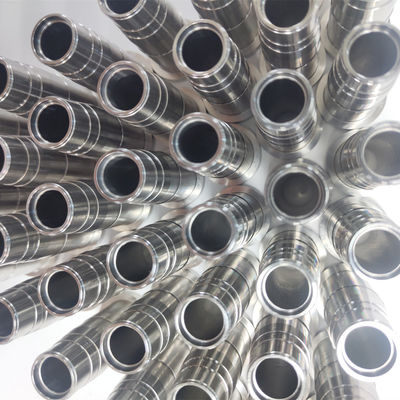

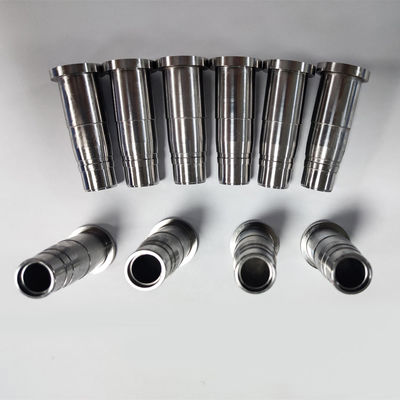

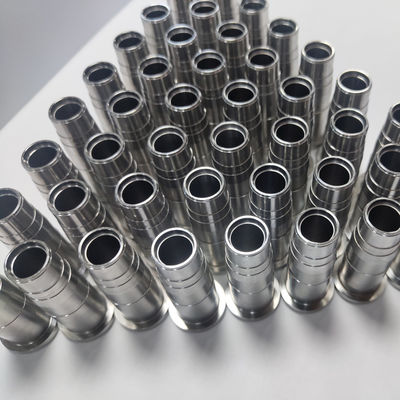

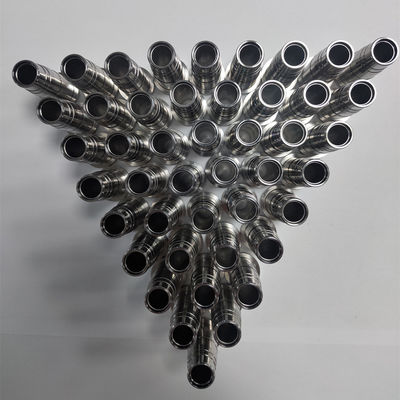

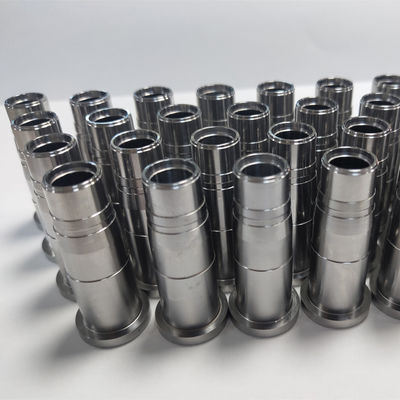

| Làm nổi bật: | Chèn lõi khoan dung 0,003mm,Chèn lõi dụng cụ khuôn Hot Runner |
||
Hướng dẫn tạo Chèn cốt lõi
Khi chúng tôi sản xuất lõi khuôn và chèn khoang trong quá trình sản xuất khuôn, có một số kích thước mà chúng tôi cần phải sản xuất với một số dung sai để nó vừa khít với túi của chèn lõi khuôn.
Và điều này sẽ tiết kiệm được phần nào công việc khi chúng ta lắp được lõi khuôn vào, dung sai cao và công nghệ sản xuất tốt sẽ tiết kiệm rất nhiều thời gian cho người thợ khuôn, dưới đây là một số hướng dẫn chế tạo lõi / khoang chèn khuôn mà chúng ta cần chú ý để thực hiện khuôn nhựa chất lượng cao.
Khi ta phay bán kính góc Trong máy phay thủ công, ta thực hiện bước lớn 0,2mm ở đó, sau khi mài cứng, ta không phải mài góc khi lắp hạt dao.
Đối với kích thước bên ngoài của khoang khuôn / Chèn lõi, dung sai phải là + 0 / -0.015mm, điều này sẽ dễ dàng vừa với túi, mịn và chất lượng tốt.
Dung sai cho lỗ đối với ống lót sprue phải là H7 (0 / + 0,015mm).
Độ sâu của rãnh phải là 1,5-2 nhân với đường kính của rãnh.Trong trường hợp này đối với vít M8, độ sâu của vết trượt phải là 1,5 đến 2 nhân với 8, bằng 12-16mm.
Hướng dẫn của chốt đẩy phải dài khoảng 15-20mm, điều này sẽ đảm bảo rằng chốt đẩy ra trơn tru với tuổi thọ lâu dài.
Giải phóng mặt bằng Diện tích cho các chân đẩy phải lớn hơn 1mm so với đường kính của các chân đẩy., vui lòng xem hình minh họa bên dưới kèm theo giải thích.
Sự chỉ rõ
| Vật liệu | Vonfram cacbua, thép không gỉ, hợp kim nhôm, hợp kim đồng thau, nhựa, thép cacbon, thép chết, thép lò xo, v.v. |
| Các sản phẩm | Dập, Đục và Khuôn dập, Bộ phận cacbua vonfram, Chốt / đầu đẩy, Dụng cụ đặc biệt, Bộ phận khuôn ép, Linh kiện CAM, Lò xo khuôn, Đế khuôn, Bu lông, Phụ kiện ép, Linh kiện dẫn hướng, Dụng cụ dòng dày / mỏng, Dụng cụ Turmpf, MUrata Wiedemann Dụng cụ, Dụng cụ Salvagnini, Lớp phủ hiệu suất cao, Đa dụng cụ, Bộ phận tiện và phay, Bộ phận máy móc CNC, v.v. |
| Bộ phận Precison | Tay áo đẩy, Ống lót cổng chốt, Đầu dẫn / Ghim dẫn hướng, Đầu dẫn / Dẫn hướng / Ống lót Sprue, Bộ giữ bóng, Khóa trượt, Bộ chốt côn, Bộ chặn côn, Van cửa gió, Van phản lực khí, Ghim đánh dấu ngày, Vòng định vị, Đục và Khuôn đa hình dạng, |
| Tiêu chuẩn | Phần cứng / Bộ phận nhựa tiêu chuẩn theo MISUMI, DME, HASCO, FIBRO, CUMSA, STRACK, DAYTON Các bộ phận KHÔNG tiêu chuẩn có thể được thiết kế hoặc thực hiện tùy chỉnh |
| Lòng khoan dung | ± 0,005mm |
| lớp áo | TiN / TiCN / AlTiN / TiAlN / CrN / DLC / AlCrTIN / TiCrN / WC / C / CrAlN / ZrN / SiALTi-XN ... |
| Thời gian dẫn đầu | Lấy mẫu: 7-10 ngày làm việc Làm bình thường: 10-12 ngày làm việc Thiết kế / chế tạo phức tạp: 15-20 ngày làm việc |
| Quá trình đặt hàng | Yêu cầu của khách hàng → Cung cấp bản vẽ Spec./CAD/3D → Kỹ sư kiểm tra và báo giá → Cung cấp PI → Khách hàng gửi PO → Thanh toán trước 50% (100% cho lần hợp tác đầu tiên) → Quy trình sản xuất tại nhà máy → QC thông qua √ → Đóng gói và giao hàng tại lần đầu tiên → Bay đến tay khách hàng sớm nhất! |
| Thời gian làm việc của nhà máy | Thứ Hai đến Thứ Bảy |
| Quy trình sản xuất | Bật Máy tiện → Phay → Xử lý nhiệt → Mài không lõi → Tiện và Phay → Mài đường kính → Mài phẳng → Cắt dây → EDM → Xử lý bề mặt → Kiểm tra → Đóng gói và Vận chuyển (Chỉ để bạn tham khảo) |
| Dịch vụ sau bán hàng | Liên hệ với chúng tôi nếu có bất kỳ câu hỏi nào sau khi nhận được mẫu và sản phẩm, đội ngũ của chúng tôi sẽ cố gắng hết sức để cung cấp cho bạn chất lượng tốt nhất! |
Lợi thế của chúng tôi
Thiết bị sản xuất chính xác trước - Đảm bảo chất lượng tốt nhất và rút ngắn thời gian sản xuất!
Nhân viên sản xuất Hệ thống hai ca --- Đảm bảo sản xuất và giao hàng kịp thời và hiệu quả!
Hơn 100 bộ thiết bị sản xuất và dụng cụ kiểm tra có độ chính xác cao, bao gồm máy mài CNC, máy mài và tạo hình ID / OD chính xác cao, máy tiện CNC, máy gia công EDM, máy phay, máy mài mặt phẳng & tâm, máy cắt dây điện cực , Máy đo tọa độ (CMM), máy đo độ cao chính xác cao, máy chiếu, v.v.
Dung sai sản xuất chuyên nghiệp
1. Dung sai mài ± 0,001mm
2. Xử lý EDM ± 0,003mm
3. Gia công CNC ± 0,005mm
4. Cắt điện cực dây ± 0,003mm
5. Độ đồng trục, độ tròn và độ thẳng ± 0,002mm
Nguyên liệu thô :
Khuôn ABS, khuôn PP, khuôn PA, khuôn PE, khuôn PC, khuôn TPU, khuôn TPE, khuôn POM, khuôn nylon, khuôn PA6 + GF, khuôn PA6, khuôn PET, khuôn HDPE, v.v.
Tại sao chọn chúng tôi:
1.Cung cấp chi phí thấp và thời gian dẫn ngắn.
2. Tìm giải pháp tốt nhất theo yêu cầu kỹ thuật và hạn chế ngân sách.
3. Xem xét vấn đề kỹ thuật theo mục cụ thể của bạn.
4. Quản lý và báo cáo quá trình tất cả mặc dù quá trình dự án.
5. Đánh giá năng lực trước khi cam kết tiến độ dự án.
6. Đánh giá quy trình của nhà cung cấp thường xuyên để thúc đẩy quản lý chuỗi cung ứng.
7. Kỹ sư khuôn có kinh nghiệm cung cấp hỗ trợ kỹ thuật sau bán hàng.
8. Giá cả rất cạnh tranh.
Câu hỏi thường gặp:
Q1.Bạn là một nhà sản xuất hay một công ty thương mại?
A: Chúng tôi là nhà sản xuất trực tiếp với hơn 15 kinh nghiệm xuất khẩu nhiều năm cho độ chính xác các bộ phận, chào mừng bạn đến thăm chúng tôi.
Quý 2.Làm thế nào tôi có thể nhận được báo giá?
A: Vui lòng liên hệ với nhân viên bán hàng của chúng tôi với nhu cầu của bạn, thông tin bao gồm chất liệu, số kiểu máy và bất kỳ yêu cầu đặc biệt nào khác.
Q3.Bạn có thể sản xuất các bộ phận chính xác theo bản vẽ của chúng tôi hoặc mẫu của chúng tôi?
A: Có, chúng tôi có thể sản xuất các bộ phận theo bản vẽ 2D hoặc 3D của bạn, và chúng tôi có thể đo đạc mẫu của bạn để tạo bản vẽ cho sản xuất.
Q4.Đảm bảo chất lượng là gì?
A: Chúng tôi sẽ kiểm tra 100% trước khi đóng gói và giao hàng để đảm bảo sản phẩm đáp ứng 100% yêu cầu của bạn.
Chúng tôi sẽ giữ bản vẽ sản xuất và báo cáo thử nghiệm trong vòng 3 tháng, nếu bạn phát hiện thấy bất kỳ vấn đề nào khi nhận được các bộ phận, vui lòng liên hệ với chúng tôi ở lần đầu tiên, chúng tôi sẽ đưa ra giải pháp cho bạn trong vòng 8 giờ.
Q5.Làm thế nào để bạn đảm bảo thời gian giao hàng?
A: Chúng tôi có bộ phận PMC độc lập để sắp xếp kế hoạch sản xuất.
Chúng tôi có cuộc họp sản xuất vào mỗi buổi sáng để báo cáo tiến độ sản xuất và thảo luận về các vấn đề.
Chúng tôi sẽ báo cáo tiến độ sản xuất cho bạn hàng tuần và chụp một số hình ảnh để bạn tham khảo, đó là bạn có thể biết rõ tiến độ sản xuất của chúng tôi.
