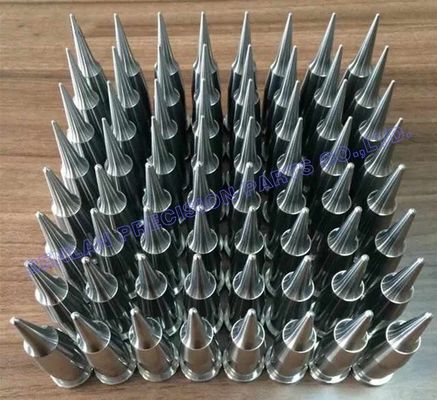

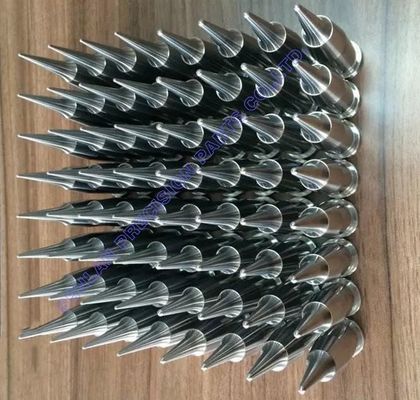

Chèn Lõi Chính Xác 64-Khoang Cho Khuôn Ép Phun Khối Lượng Lớn
Trong các khuôn ép phun có nhiều khoang, hiệu suất được định nghĩa bằng sự nhất quán. Một khuôn 64 khoang chỉ có thể hoạt động hiệu quả khi mỗi chèn lõi được sản xuất với khả năng kiểm soát kích thước chặt chẽ và độ chính xác tương ứng trên toàn bộ bộ. chèn lõi chính xác 64 khoang của chúng tôi là các bộ phận khuôn được gia công tùy chỉnh, được thiết kế cho ép phun khối lượng lớn, nơi hiệu suất chu kỳ ổn định, việc đẩy sản phẩm dự đoán được và khả năng lặp lại giữa các khoang là rất quan trọng.
Là nhà sản xuất các bộ phận khuôn chính xác tùy chỉnh, chúng tôi sản xuất các bộ chèn lõi từ bản vẽ của khách hàng với các quy trình được kiểm soát cho độ chính xác đồng trục, hình dạng đầu chèn, độ hoàn thiện bề mặt và khả năng thay thế cho nhau. Cho dù được sử dụng cho các khuôn mới hay bộ phận thay thế, các chèn lõi này được chế tạo để hỗ trợ sản lượng nhanh chóng và chất lượng nhất quán ở quy mô lớn.
Mô tả Sản phẩm
Một chèn lõi là yếu tố tạo hình trên nửa di chuyển của khuôn ép phun, tạo ra hình học bên trong và các tính năng chức năng. Trong cấu hình 64 khoang, bộ lõi phải được sản xuất như một hệ thống tương thích—sự sai lệch nhỏ giữa các lõi có thể nhanh chóng dẫn đến lỗi, lắp ráp không nhất quán hoặc cửa sổ quy trình không ổn định.
Đặc điểm Tiêu biểu
- Sản xuất số lượng lớn với độ nhất quán chặt chẽ giữa các khoang
- Các cấu hình tròn mảnh, chính xác yêu cầu độ thẳng và độ đảo được kiểm soát
- Các đầu chèn tạo hình có hình dạng ảnh hưởng trực tiếp đến khả năng lắp ráp, làm kín hoặc hiệu suất lắp ráp của sản phẩm
- Các phần lắp ráp quan trọng (đường kính/vai định vị) được thiết kế để lắp ráp lặp lại vào tấm lõi
Ưu tiên Sản xuất Chính
- độ thẳng và độ đảohình dạng tạo hình nhất quán trên tất cả 64 chiếc
- các tính năng định vị và mốc được kiểm soát để có thể thay thế cho nhau
- Độ hoàn thiện bề mặt và chất lượng cạnh được tối ưu hóa để giải phóng ổn định và giảm hao mòn
- Chiến lược truy xuất nguồn gốc và kiểm tra phù hợp với quản lý bộ
Vật liệu, độ cứng và hoàn thiện được sản xuất theo bản vẽ và yêu cầu sản xuất của bạn.
Ứng dụng
Các chèn lõi chính xác 64 khoang này được sử dụng trong khuôn ép phun khối lượng lớn nơi yêu cầu sản lượng cao và khả năng lặp lại chặt chẽ, chẳng hạn như:
- Khuôn nhiều khoang yêu cầu bộ lõi tương thích
- Khuôn sản xuất đòi hỏi việc đẩy sản phẩm ổn định và hành vi chu kỳ nhất quán
- Các chương trình khuôn mẫu dựa vào bộ lõi dự phòng có thể thay thế cho nhau để bảo trì nhanh chóng
Khả năng Chính xác & Sản xuất
Sản xuất lõi nhiều khoang đòi hỏi nhiều hơn độ chính xác của từng bộ phận—nó đòi hỏi kiểm soát cấp độ bộ.
Quy trình Sản xuất
- Tiện/phay CNC chính xác để tạo hình dạng và các phần định vị
- Mài cho các phần lắp ráp quan trọng, vùng làm kín và bề mặt mốc (nếu có)
- EDM / EDM dây cho các tính năng đặc biệt (tùy thuộc vào dự án)
- Phối hợp xử lý nhiệt để đạt độ cứng và độ ổn định mục tiêu
- Đánh bóng / hoàn thiện tinh cho các bề mặt tạo hình và vùng hao mòn
- Quy trình khớp bộ để duy trì sự nhất quán giữa các khoang
Kiểm soát Chính cho Sự Nhất quán 64 Khoang
- khớp kích thước giữa các khoang
- trên các tính năng tạo hình quan trọngKiểm soát
- độ thẳng và độ đảo cho các lõi dài/mảnh
- hình dạng đầu chèn nhất quán và độ hoàn thiện bề mặt để giảm sự biến đổi trong kết quả ép phun
- dung sai lắp ráp có thể lặp lại
để lắp ráp trực tiếp và thay thế nhanh chóng
- Các tùy chọn lấy mẫu thống kê hoặc kiểm tra 100% dựa trên yêu cầu chất lượng của bạn
- Kiểm tra & Tài liệu
- Báo cáo kiểm tra kích thước cho các tính năng chính (có sẵn)
Chứng chỉ vật liệu và hồ sơ xử lý nhiệt theo yêu cầu
Đánh dấu bộ phận / đánh số sê-ri để truy xuất nguồn gốc và quản lý bộ
Giá trị Khách hàng cho Sản xuất Nhiều Khoang
Năng suất Cao hơn trong Sản xuất Hàng loạt
Các bộ lõi tương thích giảm sự biến đổi giữa các khoang, giúp giảm thiểu sản phẩm lỗi và cải thiện năng suất tổng thể.
Ép Phun và Đẩy Sản phẩm Ổn định Hơn
Độ hoàn thiện bề mặt được kiểm soát và các bộ phận lắp ráp chính xác hỗ trợ hành vi giải phóng sản phẩm nhất quán, giảm thời gian ngừng hoạt động do dính hoặc đẩy sản phẩm không đều.
Bảo trì Nhanh hơn với Phụ tùng Thay thế Có thể Hoán đổi
Các lõi có thể hoán đổi cho phép thay thế nhanh chóng mà không cần làm lại toàn bộ khuôn, giữ cho dây chuyền sản xuất khối lượng lớn hoạt động.
Vòng đời Dự đoán được và Tổng Chi phí Thấp hơn
Lựa chọn vật liệu, độ cứng và quản lý hao mòn phù hợp giúp tăng khoảng thời gian bảo trì và giảm chi phí bảo trì dài hạn.
- Chúng tôi Cần Gì Để Báo Giá
- Để báo giá chính xác chèn lõi chính xác 64 khoang, vui lòng cung cấp:CAD 3D (STEP/IGES) và bản vẽ 2D (PDF/DWG)Số lượng:
- 64 chiếc mỗi bộ
- (và số bộ cần thiết)
- Yêu cầu vật liệu (hoặc yêu cầu hiệu suất để đề xuất)
- Thông số kỹ thuật xử lý nhiệt / độ cứng mục tiêu
- Yêu cầu độ hoàn thiện bề mặt cho các khu vực tạo hình
- Danh sách kích thước quan trọng (hình dạng đầu chèn, vai/đường kính định vị, độ đảo/độ thẳng)
- Chi tiết giao diện khuôn (lắp ráp tấm lõi, vai/đường kính định vị, phương pháp giữ)
Nhu cầu kiểm tra/tài liệu (FAI, báo cáo CMM, lấy mẫu so với kiểm tra 100%)
Thời gian giao hàng yêu cầu và yêu cầu đóng gói
Nếu đây là các lõi thay thế, việc cung cấp kích thước giao diện tấm lõi hiện có sẽ giúp đảm bảo khả năng tương thích lắp ráp trực tiếp.
Câu hỏi thường gặp
Bạn có thể sản xuất 64 chèn lõi như một bộ tương thích không?
Có. Chúng tôi tuân theo các quy trình kiểm soát cấp độ bộ để duy trì sự nhất quán giữa các khoang và có thể cung cấp dữ liệu kiểm tra cho các kích thước quan trọng.Những kích thước nào thường quan trọng nhất đối với chèn lõi nhiều khoang?
Thông thường là hình dạng đầu chèn tạo hình, đường kính/vai định vị, và
độ đảo/độ thẳng
—vì chúng ảnh hưởng đến chất lượng sản phẩm, khả năng lắp ráp và sự ổn định của việc đẩy sản phẩm.
Bạn có cung cấp khả năng truy xuất nguồn gốc cho các bộ lớn không?
Có. Các tùy chọn đánh dấu sê-ri và quản lý bộ có sẵn để hỗ trợ bảo trì và kiểm soát phụ tùng thay thế.
Bạn có thể hỗ trợ các đơn hàng thay thế khẩn cấp không?
Chúng tôi có thể đánh giá việc sản xuất nhanh dựa trên hình dạng, quy trình xử lý nhiệt, phạm vi kiểm tra và năng lực hiện tại.
Bạn có cung cấp báo cáo kiểm tra không?
Có. Chúng tôi có thể cung cấp báo cáo kiểm tra kích thước (các tính năng chính hoặc báo cáo đầy đủ) theo yêu cầu của bạn.Cần một nhà cung cấp đáng tin cậy cho
chèn lõi chính xác 64 khoang cho khuôn ép phun khối lượng lớn?Gửi cho chúng tôi
