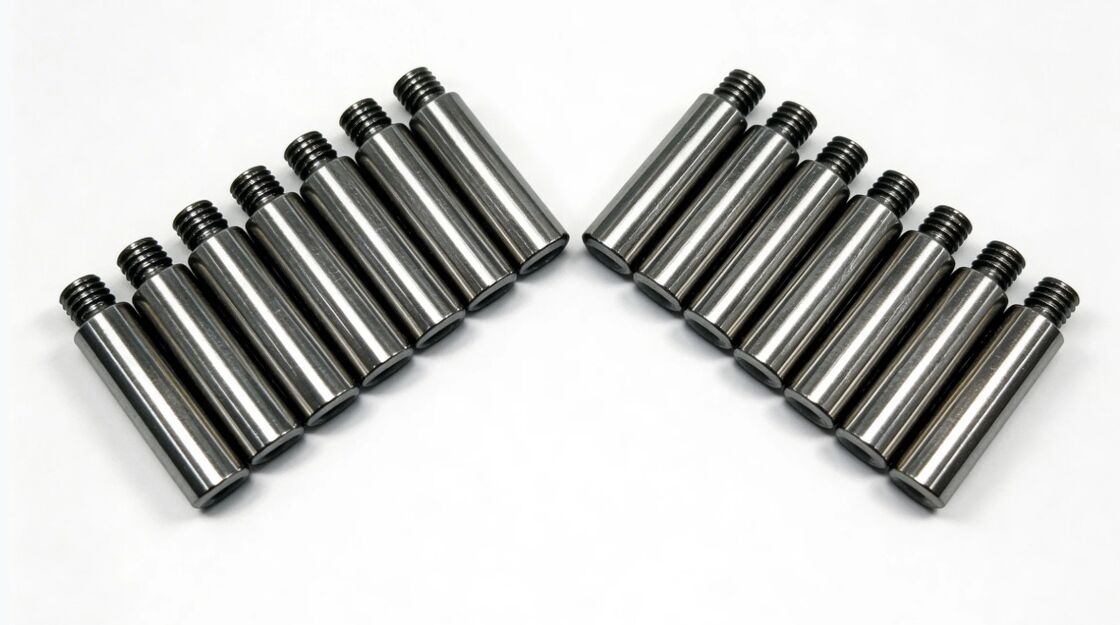

1.2344 Chốt định vị cho khuôn nhiều hốc chính xác
Trong các khuôn nhiều hốc chính xác, việc căn chỉnh đáng tin cậy là rất quan trọng. Các chốt định vị 1.2344 của chúng tôi là các bộ phận căn chỉnh khuôn chính xác được sản xuất theo bản vẽ của khách hàng để hỗ trợ định vị lặp lại, đóng khuôn ổn định và hiệu suất sản xuất nhất quán.
1.2344 (thép dụng cụ làm việc nóng loại H13) được chọn cho các bộ phận định vị và căn chỉnh phải chịu được chu kỳ lặp lại và ứng suất tiếp xúc. Chúng tôi gia công và hoàn thiện chốt định vị với sự kiểm soát nghiêm ngặt về dung sai đường kính, độ thẳng, giao diện lắp ghép và độ hoàn thiện bề mặt, hỗ trợ cả việc chế tạo khuôn mới và các chương trình thay thế cho khuôn có nhiều hốc.
Chức năng & Thiết kế Sản phẩm
Chốt định vị làm gì
- Đảm bảo định vị tấm-với-tấm và insert-với-tấm
- lặp lại
- Duy trì sự căn chỉnh ổn định của các mặt đóng khuôn và mối quan hệ giữa hốc/lõi
- Giảm sai lệch và bảo vệ các cạnh chính xác khỏi mài mòn do va đập
Hỗ trợ bảo trì có thể thay thế bằng cách giữ cho các điểm tham chiếu nhất quán trên các bộ phận thay thế
- Các Tính năng Thiết kế Điển hình
- Thân hình trụ mài chính xác để lắp vừa vặn chính xác
- Vai lắp hoặc phần định vị để lắp đặt lặp lại
- Phần dẫn hướng/vát mép để kết nối trơn tru
Đầu ren hoặc bộ phận giữ để lắp đặt/tháo gỡ
- Tại sao sử dụng vật liệu 1.2344
- Độ bền cao để chống nứt và sứt mẻ
- Khả năng chống mỏi nhiệt tốt dưới chu kỳ lặp lại
- Phản ứng xử lý nhiệt đáng tin cậy cho độ cứng làm việc bền vững
Hiệu suất ổn định trong môi trường khuôn khắc nghiệt
Độ cứng cuối cùng, lớp dung sai và độ hoàn thiện bề mặt được sản xuất theo bản vẽ và yêu cầu khuôn của bạn.
Ứng dụngChốt định vị 1.2344 được sử dụng trong khuôn nhiều hốc chính xác
- , bao gồm:
- Khuôn ép có nhiều hốc yêu cầu căn chỉnh nhất quán trên các hốc
- Các tấm khuôn và hệ thống insert cần định vị điểm tham chiếu lặp lại
- Các chương trình khuôn cần các bộ phận dự phòng có thể thay thế
Các dự án bảo trì và tân trang khuôn thay thế các chốt định vị bị mòn
Khả năng Chính xác & Sản xuất
- Quy trình Sản xuất
- Tiện CNC chính xác cho hình học cơ bản và các phần ren
- Mài cho đường kính quan trọng, độ thẳng và các bề mặt lắp ghép
- Phối hợp xử lý nhiệt cho độ cứng mục tiêu và độ ổn định
- Hoàn thiện/đánh bóng tinh để kết nối trơn tru và giảm mài mòn
Kiểm soát gờ và cạnh để xử lý an toàn và lắp ráp nhất quán
- Các Kiểm soát Chất lượng ChínhKiểm soát
- dung sai đường kính để lắp vừa vặn chính xác (khoảng hở/ép theo chỉ định)
- Kiểm soát
- độ thẳng
- để tránh bị kẹt và tiếp xúc không đều
Xác minh vai lắp để định vị lặp lại
- Kiểm soát
- độ hoàn thiện bề mặt
- để giảm thiểu sự ăn mòn và mài mòn
Xác minh chất lượng ren khi có yêu cầu đầu ren
Kiểm tra & Tài liệu
Báo cáo kiểm tra kích thước có sẵn (kích thước chính)
Chứng chỉ vật liệu và hồ sơ xử lý nhiệt theo yêu cầu
Các tùy chọn đánh dấu/khả năng truy xuất nguồn gốc để quản lý bộ (nếu cần)
Giá trị Khách hàng cho Tính nhất quán của Khuôn nhiều hốc
Chất lượng bộ phận nhất quán hơn
Định vị chính xác giữ cho mối quan hệ hốc/lõi ổn định, giảm sai lệch và cải thiện khả năng lặp lại trên tất cả các hốc.
Giảm mài mòn các bộ phận chính xác
Căn chỉnh chính xác giảm va đập và tải không đều, kéo dài tuổi thọ của các bộ phận lõi/hốc đắt tiền.
Bảo trì nhanh hơn và Thay thế có thể dự đoán được
- Các điểm tham chiếu nhất quán và lắp ghép được kiểm soát cho phép thay thế trực tiếp, giảm thiểu việc lắp thủ công và thời gian ngừng hoạt động.
- Độ ổn định tốt hơn trong Sản xuất Chu kỳ Cao
- Vật liệu bền và hoàn thiện ổn định giúp duy trì hiệu suất căn chỉnh trong các chu kỳ sản xuất dài.
- Chúng tôi cần gì để báo giá
- Để báo giá chính xác chốt định vị 1.2344, vui lòng cung cấp:Bản vẽ 2D (PDF/DWG) và/hoặc CAD 3D (STEP/IGES)Số lượng và thời gian giao hàng yêu cầu
- Kiểu chốt: thẳng/bậc, chi tiết vai, yêu cầu đầu ren
- Các kích thước quan trọng: đường kính, chiều dài, lớp lắp ghép, kích thước giao diện lắp ghép
- Yêu cầu vật liệu:
- 1.2344
(xác nhận các vật liệu tương đương chấp nhận được nếu có)
Yêu cầu xử lý nhiệt/độ cứng
Yêu cầu độ hoàn thiện bề mặt (nếu được chỉ định)
Kích thước lỗ/ống lót ghép nối (hữu ích để xác nhận độ lắp ghép)
Nhu cầu kiểm tra/tài liệu (định dạng báo cáo, khả năng truy xuất nguồn gốc)
Câu hỏi thường gặp
Sự khác biệt giữa chốt định vị và chốt dẫn hướng là gì?
Chốt dẫn hướng (leader pin) dẫn hướng khuôn trong quá trình mở/đóng. Chốt định vị thường được sử dụng để định vị chính xác, lặp lại các tấm/insert tại các giao diện lắp ghép.
Tại sao chốt định vị bị mòn hoặc gây ra các vấn đề về căn chỉnh?
Các nguyên nhân phổ biến bao gồm khoảng hở lắp ghép không chính xác, độ cứng không đủ, độ hoàn thiện bề mặt kém, nhiễm bẩn hoặc lỗ ghép nối bị hỏng. Việc lựa chọn vật liệu phù hợp và mài chính xác giúp giảm thiểu các rủi ro này.Bạn có thể sản xuất chốt định vị để phù hợp với các khuôn hiện có không?
